T-kus 90° lepené hrdlo-vnitřní závit, zesílený (PVC-U)
Popis
T-kus PVC-U 90° s lepeným hrdlem-vnitřním závitem (zesílený), velikosti 12-1/4" až 110-4".
T-kus 90° lepené hrdlo-vnitřní závit, zesílený
- lepené hrdlo-vnitřní závit
- zesílený
- materiál: PVC-U
| Č. art. (Praher) | Č. KLN | d | PN | VE |
|---|---|---|---|---|
| 72124 | 12-1/4" | 10 | 100 | |
| 70826 | 00001002 | 16-3/8" | 16 | 50 |
| 70827 | 51513344 | d20-1/2" | 16 | 100 |
| 70828 | 51513345 | 25-3/4" | 16 | 70 |
| 70829 | 51513346 | 32-1" | 16 | 100 |
| 70830 | 51513347 | 40-1 1/4" | 16 | 50 |
| 70831 | 51513348 | 50-1 1/2" | 16 | 30 |
| 70832 | 51513349 | 63-2" | 16 | 30 |
| 70833 | 00001004 | 75-2 1/2" | 10 | 18 |
| 70834 | 00001006 | 90-3" | 10 | 10 |
| 70835 | 00001008 | 110-4" | 10 | 7 |

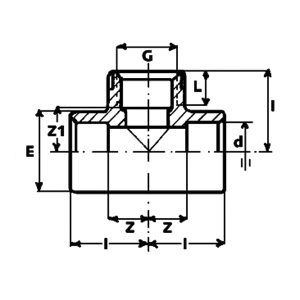

Technický výkres & rozměry
| d | DN | l | L | Z | Z1 | E | Hmotnost [kg] |
|---|---|---|---|---|---|---|---|
| 16-3/8“ | 10 | 23 | 12 | 9 | 12 | 23 | 0.02 |
| 20-1/2“ | 15 | 28 | 15 | 12 | 14 | 30 | 0.04 |
| 25-3/4“ | 20 | 33 | 16,3 | 15 | 16,7 | 35 | 0.06 |
| 32- 1“ | 25 | 40,5 | 19,1 | 17 | 21,5 | 41,8 | 0.09 |
| 40-11/4“ | 32 | 48,3 | 21,4 | 21,6 | 26,9 | 50,7 | 0.14 |
| 50-11/2“ | 40 | 59,3 | 21,4 | 27,8 | 33,6 | 61,7 | 0.26 |
| 63 - 2“ | 50 | 71,8 | 25,7 | 33,3 | 45,8 | 77,2 | 0.00 |
| 75-21/2“ | 65 | 82,5 | 34 | 38,5 | 48,5 | 88 | 0.70 |
| 90- 3“ | 80 | 97 | 41 | 46 | 56 | 105 | 1.20 |
| 110- 4“ | 100 | 117 | 41 | 56 | 77 | 130 | 1.89 |
Rozměry v mm · hmotnost v kg · písmena dle výkresu
