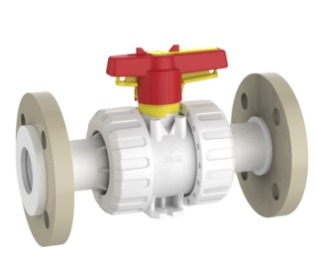

2-vejs industrikuglehane M1 silikonefri – løsflange lang (ANSI) (PVDF)
Beskrivelse
modulær 2-vejs industrikuglehane M1 af PVDF, silikonefri, med PTFE-sædepakning. Tilslutning: løsflange lang (ANSI). Mål 1/2"–4" (DN15–DN80), PN16, pakning FPM.
Kuglehane 2V M1 – løsflange lang (ANSI) (FPM)
- Løsflange
- lang
- Sædepakning: PTFE
- enkeltpakket
- Pakningsmateriale: FPM
| Varenr. (Praher) | KLN-nr. | Pakning | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 124183 | FPM | 1/2" | 15 | 16 | 9 | |
| 124184 | FPM | 3/4" | 20 | 16 | 8 | |
| 124185 | FPM | 1" | 25 | 16 | 6 | |
| 124186 | FPM | 1 1/4" | 32 | 16 | 4 | |
| 124187 | FPM | 1 1/2" | 40 | 16 | 4 | |
| 124188 | FPM | 2" | 50 | 16 | 2 | |
| 210614 | FPM | 2 1/2" | 65 | 16 | 1 | |
| 210615 | FPM | 3" | 80 | 16 | 1 | |
| 210616 | FPM | 4" | 80 | 16 | 1 |
Teknisk tegning & mål
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Mål i mm · bogstaver iht. tegning
