2-Wege-Industriekugelhahn M1 silikonfrei – Losflansch lang (ANSI) (PVDF)

Beschreibung

Der 2-Wege-Industriekugelhahn M1 silikonfrei – Losflansch lang (ANSI) ist ein silikonfrei gefertigter Industriekugelhahn aus PVDF für den Prozess- und Anlagenbau mit aggressiven bzw. hochreinen Medien. Die Sitzdichtung besteht aus PTFE, der Dichtungswerkstoff ist FPM. Anschlussart: Losflansch lang (ANSI). Nenndruck durchgängig PN16. Abmessungen 1/2"–4" (DN15–DN80). Einzeln verpackt. Katalog-Code 60M. Preise sind nicht Bestandteil dieser Daten.

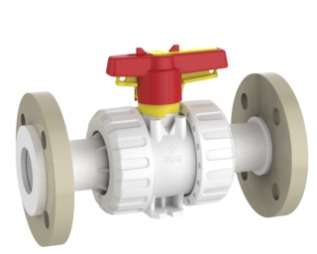

Kugelhahn 2W M1 – Losflansch lang (ANSI) (FPM)

• Losflansch
• lang
• Sitzdichtung: PTFE
• einzeln verpackt
• Dichtungswerkstoff: FPM

Art.-Nr. (Praher)	KLN-Nr.	Dichtung	d	DN	PN	VE
124183		FPM	1/2"	15	16	9
124184		FPM	3/4"	20	16	8
124185		FPM	1"	25	16	6
124186		FPM	1 1/4"	32	16	4
124187		FPM	1 1/2"	40	16	4
124188		FPM	2"	50	16	2
210614		FPM	2 1/2"	65	16	1
210615		FPM	3"	80	16	1
210616		FPM	4"	80	16	1

Technische Zeichnung & Maße

DN	d	A	B	C	D	E	F	H	I
10	16	45	39,5	33	55,5	5,5	34	70,5	-
15	20	45	39,5	33	55,5	5,5	34	70,5	97
20	25	53,5	51	40	62	5,5	36	77	105
25	32	54	51	43	70	6,5	38	79,5	125
32	40	62	63,5	51	84	6,5	40	98	140
40	50	78	72	56	101	6,5	45	105,5	150
50	63	87	84	64	115	6,5	50	114	165

Maße in mm · Buchstaben gemäß Zeichnung
