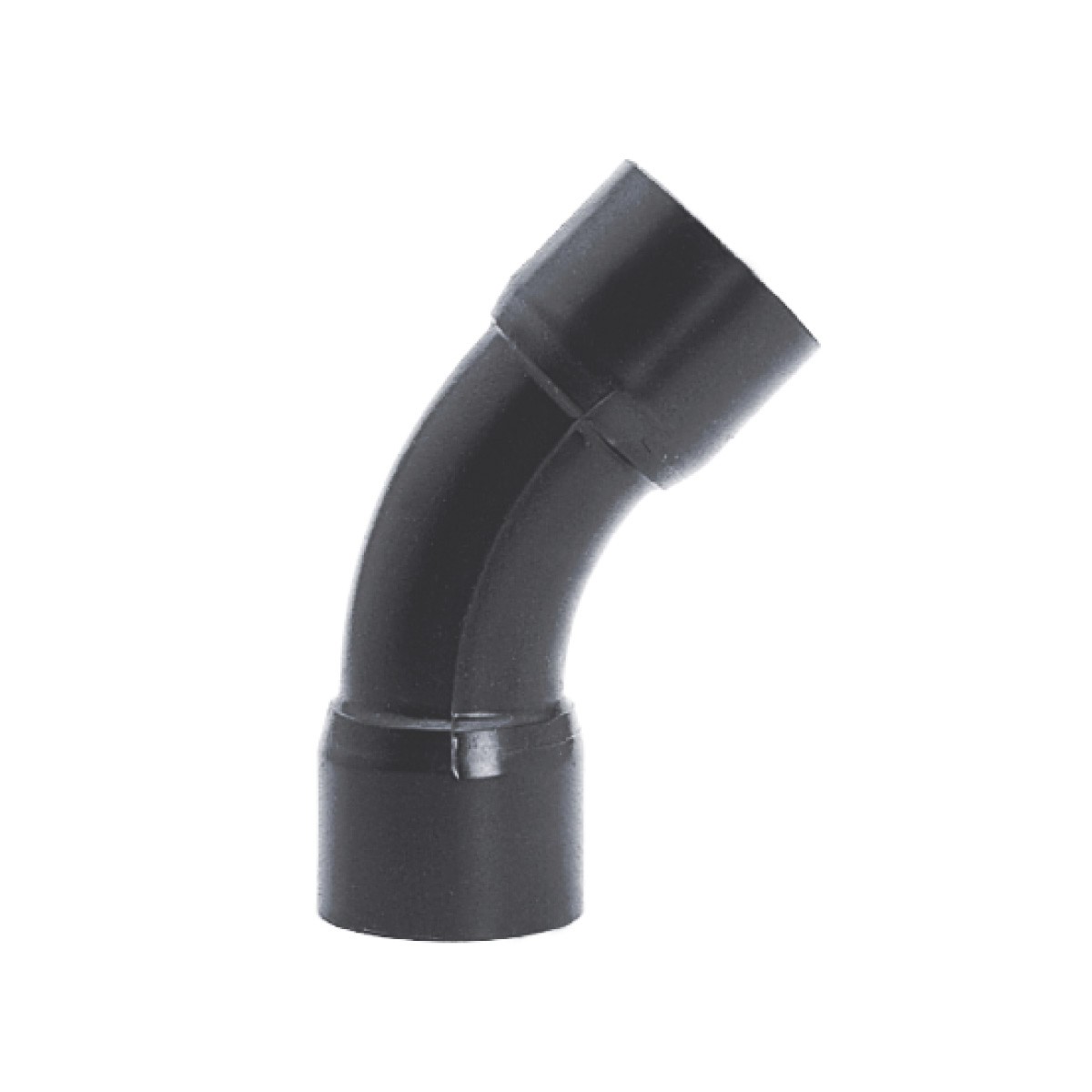

Coude IBG® 45° à coller, formé à partir de tube, gris
Description
Coude de tube IBG® 45° en PVC-U (gris) avec manchon à coller (métrique). Diamètres 32 à 400. Pression nominale PN 16, PN 10, PN 6. Pour raccordements collés en construction de piscines et bassins.
Coude IBG® 45° à coller, formé à partir de tube, gris
- Forme : coude de tube 45°
- Raccordement : manchon à coller (métrique)
- Matériau : PVC-U (gris)
- Diamètres : 32 à 400
- Pression nominale : PN16, PN10, PN6
- Domaine d'application : piscine / bassin
| Réf. (Peraplas) | N° KLN | d | PN | DN | B | Z | B-kg | VE |
|---|---|---|---|---|---|---|---|---|
| 71335 | 51513737 | 32 | 16 | 25 | 25 | 26 | 0.05 | 30.00 |
| 71336 | 51513738 | 40 | 16 | 32 | 30 | 36 | 0.09 | 20.00 |
| 71337 | 51513739 | 50 | 16 | 40 | 35 | 40 | 0.16 | 20.00 |
| 71338 | 51513740 | 63 | 16 | 50 | 43 | 46 | 0.28 | 10.00 |
| 71339 | 51513741 | 75 | 16 | 63 | 51 | 54 | 0.41 | 10.00 |
| 71340 | 51513742 | 90 | 16 | 80 | 58 | 63 | 0.74 | 10.00 |
| 71341 | 51513743 | 110 | 10 | 100 | 70 | 80 | 0.96 | 5.00 |
| 71342 | 51513744 | 125 | 10 | 110 | 79 | 89 | 1.50 | 1.00 |
| 71343 | 51513745 | 140 | 10 | 125 | 87 | 98 | 2.29 | 1.00 |
| 71344 | 51513746 | 160 | 10 | 140 | 99 | 119 | 3.33 | 1.00 |
| 71345 | 51513747 | 200 | 10 | 175 | 122 | 143 | 5.62 | 1.00 |
| 71346 | 51513748 | 225 | 10 | 200 | 137 | 166 | 7.27 | 1.00 |
| 71347 | 51513749 | 250 | 10 | 250 | 150 | 170 | 10.08 | 1.00 |
| 71348 | 51513750 | 280 | 10 | 250 | 168 | 214 | 13.65 | 1.00 |
| 71349 | 51513751 | 315 | 6 | 300 | 188 | 236 | 19.61 | 1.00 |
| 71350 | 400 | 6 | 370 | 250 | 550 | 35.00 | 1.00 |
Dessin technique & dimensions
| d | DN | B | Z | Poids [kg] |
|---|---|---|---|---|
| 32 | 25 | 25 | 26 | 0.05 |
| 40 | 32 | 30 | 36 | 0.09 |
| 50 | 40 | 35 | 40 | 0.16 |
| 63 | 50 | 43 | 46 | 0.28 |
| 75 | 63 | 51 | 54 | 0.41 |
| 90 | 80 | 58 | 63 | 0.74 |
| 110 | 100 | 70 | 80 | 0.96 |
| 125 | 110 | 79 | 89 | 1.50 |
| 140 | 125 | 87 | 98 | 2.29 |
| 160 | 140 | 99 | 119 | 3.33 |
| 200 | 175 | 122 | 143 | 5.62 |
| 225 | 200 | 137 | 166 | 7.27 |
| 250 | 250 | 150 | 170 | 10.08 |
| 280 | 250 | 168 | 214 | 13.65 |
| 315 | 300 | 188 | 236 | 19.61 |
| 400 | 370 | 250 | 550 | 35.00 |
Cotes en mm · poids en kg · lettres selon le dessin
