IBG® Réduction longue, manchon à coller / about à coller / manchon à coller, PN16, gris

Description

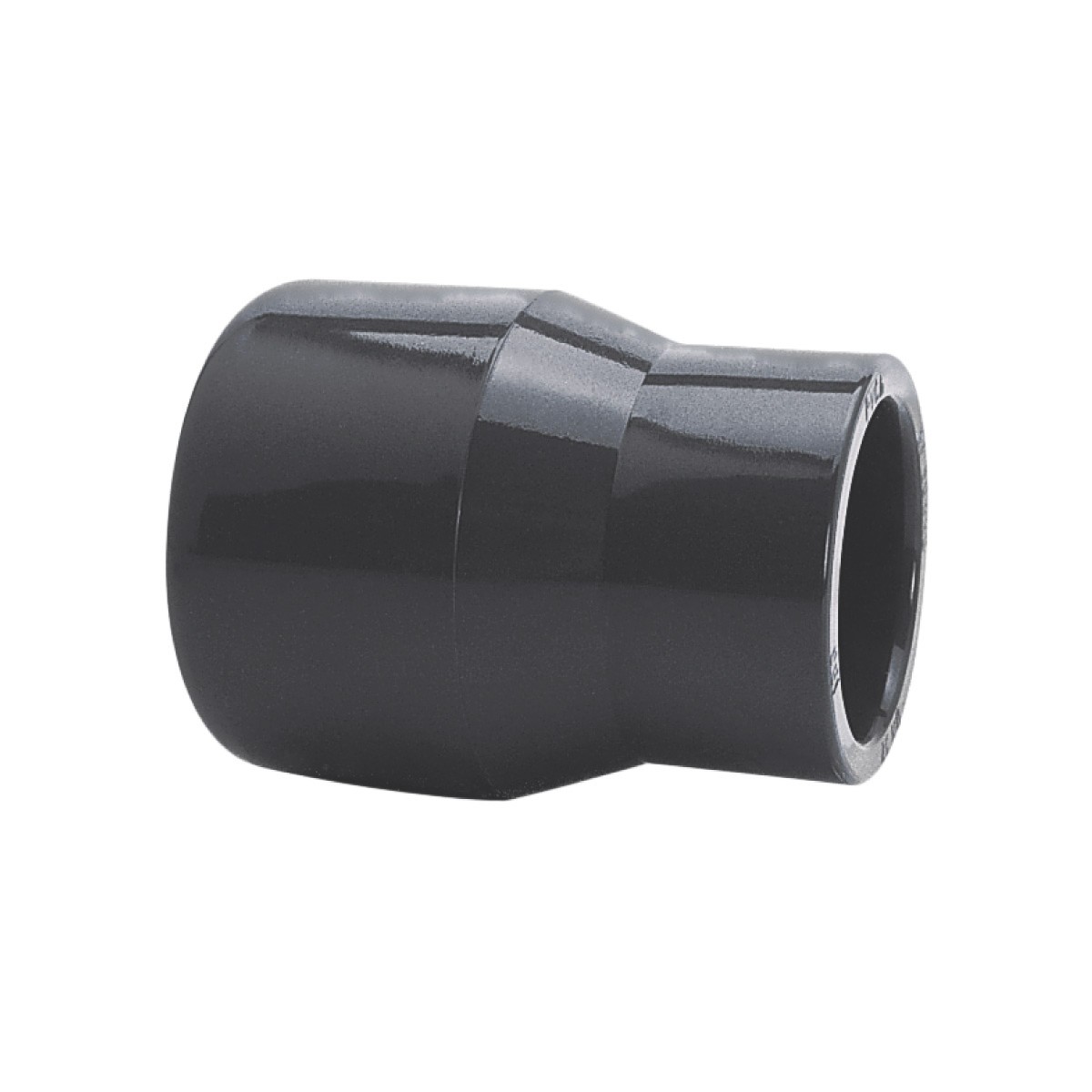

Réduction IBG® de forme longue en PVC-U (gris) avec raccordement manchon à coller/about à coller/manchon à coller, pression PN16. Réductions de d10 à d140 (combinaisons de réduction et DN, voir tableau des articles).

Dessin technique & dimensions

d	DN	l	Z	E	Poids [kg]
10-8-6	6-5-5	26	14	10	0.00
12-10-8	8-5-6	26	14	12	0.00
16-12-8	10-8-5	32	18	11	0.00
16-12-10	10-8-6	32	18	14	0.00
20-16-10	15-10-6	32	18	14	0.01
20-16-12	15-10-8	33	21	19	0.01
25-20-16	20-15-10	39	25	23	0.01
25-20-20	20-15-15	42	25	25	0.01
32-25-16	25-20-10	44	30	23	0.02
32-25-20	25-20-15	45	30	28	0.02
32-25-25	25-20-20	49	30	32	0.02
40-32-16	32-25-10	50	36	28	0.02
40-32-20	32-25-15	52	36	28	0.03
40-32-25	32-25-20	55	36	33	0.03
40-32-32	32-25-25	58	36	40	0.04
50-40-20	40-32-15	60	44	28	0.05
50-40-25	40-32-20	63	44	33	0.05
50-40-32	40-32-25	66	44	42	0.07
50-40-40	40-32-32	70	44	50	0.07
63-50-25	50-40-20	74	54	33	0.09
63-50-32	50-40-25	73	54	42	0.10
63-50-40	50-40-32	81	54	51,5	0.11
63-50-50	50-40-40	81	54	65,1	0.14
75-63-32	65-50-25	84	62	42	0.13
75-63-40	65-50-32	92	62	52,4	0.14
75-63-50	65-50-50	93	62	63,5	0.16
75-63-63	65-50-50	100	62	75	0.19
90-75-40	80-65-32	100	74	51,5	0.22
90-75-50	80-65-40	105	74	63,5	0.24
90-75-63	80-65-50	112	74	76,5	0.27
90-75-75	80-65-65	118	74	90	0.32
110-90-50	100-80-40	112	81	60	0.44
110-90-63	100-80-50	112	74	75	0.44
110-90-75	100-80-65	112	68	92	0.46
125-110-63	110-100-50	131	93	77	0.46
125-110-75	110-100-65	131	87	92	0.51
125-110-90	110-100-80	131	80	106	0.53
140-125-75	125-110-65	146	102	92	0.63
140-125-90	125-110-80	146	95	106	0.65
140-125-110	125-110-100	146	85	92	0.71

Cotes en mm · poids en kg · lettres selon le dessin
