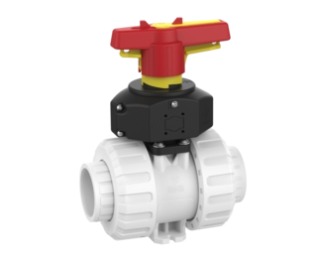

Vanne à bille 2 voies M1 avec retour de position PNP, manchon à souder (PVDF)
Description
Vanne à bille industrielle modulaire 2 voies M1 en PVDF, manchon à souder, avec retour de position inductif (pi PNP 10–30 V DC), joint de siège PTFE, joint FPM, PN16 – sans silicone.
Manchon à souder – Code 68M
- Manchon à souder PVDF (embouts à souder)
- Vanne à bille industrielle modulaire 2 voies M1 en PVDF
- Joint de siège : PTFE
- Matériau du joint : FPM
- Pression nominale : PN16
- Fabriqué sans silicone
- Emballé à l'unité
- Retour de position inductif : commutateur pi PNP 10–30 V DC
| Réf. (Praher) | N° KLN | Joint | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 513285 | FPM | 16 | 10 | 16 | 1 | |
| 513286 | FPM | 20 | 15 | 16 | 1 | |
| 513287 | FPM | 25 | 20 | 16 | 1 | |
| 513288 | FPM | 32 | 25 | 16 | 1 | |
| 513289 | FPM | 40 | 32 | 16 | 1 | |
| 513290 | FPM | 50 | 40 | 16 | 1 | |
| 513291 | FPM | 63 | 50 | 16 | 1 | |
| 513900 | FPM | 75 | 65 | 16 | 1 | |
| 513901 | FPM | 90 | 80 | 16 | 1 | |
| 513902 | FPM | 110 | 80 | 16 | 1 |
Dessin technique & dimensions
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Cotes en mm · lettres selon le dessin · Maße des Ventilkörpers ohne Antrieb
