Vanne à bille 2 voies M1 pneumatique avec indicateur de position, sans silicone – about à souder PVDF (PVDF)
Description
Vanne à bille industrielle modulaire 2 voies M1 en PVDF, pneumatique avec indicateur de position (pi-250V), raccordement about à souder PVDF. Joint de siège PTFE, matériau d'étanchéité FPM ; commande PO-NC / PO-NO / PO-DA. Dimensions d16–d63 / DN10–DN50, sans silicone, PN16.

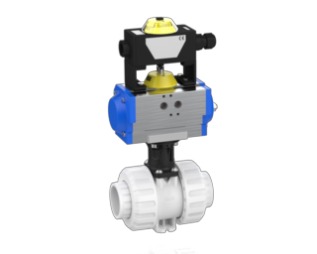

Vanne à bille 2V M1 pneumatique avec indicateur de position (pi-250V) – about à souder PVDF
- About à souder PVDF
- Joint de siège : PTFE
- Commande : PO-NC / PO-NO / PO-DA
- Actionneur : pneumatique avec indicateur de position (pi-250V)
- Matériau d'étanchéité : FPM
- emballé à l'unité
- sans silicone
- Matériau : PVDF
| Réf. (Praher) | N° KLN | Joint | d | DN | PN | VE | Typ | Commande |
|---|---|---|---|---|---|---|---|---|
| 513483 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 513490 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 513497 | FPM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 513484 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 513491 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 513498 | FPM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 513485 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 513492 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 513499 | FPM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 513486 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 513493 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 513500 | FPM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 513487 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 513494 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 513501 | FPM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 513488 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 513495 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 513502 | FPM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 513489 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 513496 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 513503 | FPM | 63 | 50 | 16 | 1 | MT15DA | PO-DA |
Dessin technique & dimensions
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Cotes en mm · lettres selon le dessin · Maße des Ventilkörpers ohne Antrieb
