2-Wege-Kugelhahn M1 pneumatisch mit Stellungsrückmelder, silikonfrei – PVDF-Schweißstutzen (PVDF)
2-Wege modularer Industriekugelhahn M1 aus PVDF, pneumatisch mit Stellungsrückmelder (pi-250V), Anschluss PVDF-Schweißstutzen. Sitzdichtung PTFE, Dichtungswerkstoff FPM; Ansteuerung PO-NC / PO-NO / PO-DA. Abmessungen d16–d63 / DN10–DN50, silikonfrei, PN16.
Beschreibung
Der 2-Wege modulare Industriekugelhahn M1 aus PVDF ist pneumatisch mit Stellungsrückmelder (pi-250V) ausgeführt und wird silikonfrei gefertigt. Der Anschluss erfolgt über PVDF-Schweißstutzen. Die Sitzdichtung besteht aus PTFE, als Dichtungswerkstoff kommt FPM zum Einsatz. Der pneumatische Antrieb ist in den Ansteuerungsvarianten PO-NC / PO-NO / PO-DA verfügbar (Antriebstypen MT05-2, MT05DA, MT15-4, MT15DA, MT17-4). Abmessungen d16–d63 / DN10–DN50, Nenndruck PN16, Verpackungseinheit 1. Katalog-Code 68M. Preise sind nicht Bestandteil dieser Daten.

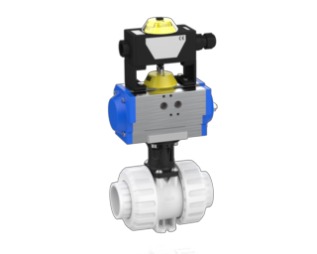

Kugelhahn 2W M1 pneumatisch mit Stellungsrückmelder (pi-250V) – PVDF-Schweißstutzen
- PVDF-Schweißstutzen
- Sitzdichtung: PTFE
- Ansteuerung: PO-NC / PO-NO / PO-DA
- Antrieb: pneumatisch mit Stellungsrückmelder (pi-250V)
- Dichtungswerkstoff: FPM
- einzeln verpackt
- silikonfrei
- Werkstoff: PVDF
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Ansteuerung |
|---|---|---|---|---|---|---|---|---|
| 513483 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 513490 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 513497 | FPM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 513484 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 513491 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 513498 | FPM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 513485 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 513492 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 513499 | FPM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 513486 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 513493 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 513500 | FPM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 513487 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 513494 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 513501 | FPM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 513488 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 513495 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 513502 | FPM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 513489 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 513496 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 513503 | FPM | 63 | 50 | 16 | 1 | MT15DA | PO-DA |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVDF |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
| Anschlussart | PVDF-Schweißstutzen |
| Antrieb | Pneumatikantrieb mit Stellungsrückmelder pi-250V |
| Ansteuerung | PO-NC, PO-NO, PO-DA |
| Sitzdichtung | PTFE |
| Dichtungswerkstoff | FPM |
