Valvola a farfalla ECO (PVC-U)
Descrizione
Valvola a farfalla ECO in PVC-U a wafer (DIN/ISO, foratura flangia) con guarnizione EPDM, DN80 fino a DN200. Ottimi valori di portata con bassa perdita di carico, senza corrosione, montabile e smontabile radialmente e di costruzione compatta – per applicazioni in piscine di hotel, piscine naturali e acquariologia.
Valvola a farfalla ECO (PVC-U)
- Ottimi valori di portata
- Minore perdita di carico
- Senza corrosione
- Facile utilizzo
- Montabile e smontabile radialmente
- Basso momento torcente
- Struttura compatta
- Per applicazioni in piscine di hotel, piscine naturali e acquariologia
- Quantità minima d'ordine per progetto 20 pz./dimensione
| Cod. art. (Peraplas) | N. KLN | Prodotto | B-kg | VE |
|---|---|---|---|---|
| 78112 | 51516146 | Absperrklappe ECO DN80 PVC d90 – 3“ DIN/ISO PN10 EPDM Flanschbohrung | 2.08 | 4.00 |
| 78113 | 51516147 | Absperrklappe ECO DN100 PVC d110 – 4“ DIN/ISO PN10 EPDM Flanschbohrung | 2.50 | 8.00 |
| 78114 | 51516148 | Absperrklappe ECO DN125 PVC d140 – 5“ DIN/ISO PN10 EPDM Flanschbohrung | 4.50 | 5.00 |
| 78115 | 51516149 | Absperrklappe ECO DN150 PVC d160 – 6“ DIN/ISO PN6 EPDM Flanschbohrung | 5.05 | 4.00 |
| 78116 | 51516150 | Absperrklappe ECO DN200 PVC d225 – 8“ DIN/ISO PN6 EPDM Flanschbohrung (max. 6 bar) | 8.00 | 2.00 |

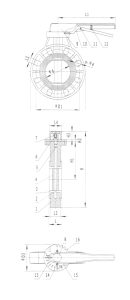

Disegno tecnico & dimensioni
| DN | Ø D | Ø D1 | Ø d | Ø D3 | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 196 | 160 | 152 | 150 | 80 | 120 | 240 | 49 | 278 | 132 | 8 | 40 |
| 100 | 228 | 180 | 191 | 175 | 100 | 120 | 240 | 54 | 318 | 156 | 8 | 40 |
| 125 | 258 | 210 | 216 | 210 | 125 | 160 | 310 | 64 | 367 | 195 | 12 | 55 |
| 150 | 287 | 240 | 241 | 240 | 150 | 160 | 310 | 70 | 399 | 188 | 12 | 55 |
Misure in mm · lettere secondo il disegno · für DIN/ANSI/JIS-Flansche
