Valvola a sfera 2 vie M1 senza silicone, codolo da saldare PE extra lungo (PVC-U)
Descrizione
Valvola a sfera industriale modulare a 2 vie M1 in PVC-U, senza silicone, con codolo da saldare PE in versione extra lunga (metrico, d20–d110), tenuta di sede in PTFE, materiale guarnizione EPDM o FPM, PN 16.

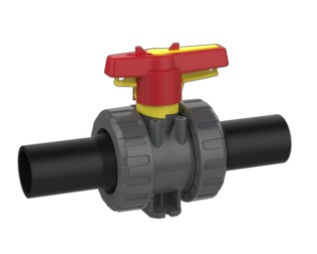

Valvola a sfera 2V M1 metrico, codolo da saldare PE extra lungo
- Codolo da saldare PE extra lungo
- Tenuta di sede: PTFE
- confezionato singolarmente
| Cod. art. (Praher) | N. KLN | Guarnizione | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 210430 | EPDM | 20 | 15 | 16 | 9 | |
| 210439 | FPM | 20 | 15 | 16 | 9 | |
| 210431 | 51512612 | EPDM | 25 | 20 | 16 | 8 |
| 210440 | 51512617 | FPM | 25 | 20 | 16 | 8 |
| 210432 | 51512613 | EPDM | 32 | 25 | 16 | 8 |
| 210441 | 51512618 | FPM | 32 | 25 | 16 | 8 |
| 210433 | 51512614 | EPDM | 40 | 32 | 16 | 8 |
| 210442 | 51512619 | FPM | 40 | 32 | 16 | 8 |
| 210434 | 51512615 | EPDM | 50 | 40 | 16 | 6 |
| 210443 | 51512620 | FPM | 50 | 40 | 16 | 6 |
| 210435 | 51512616 | EPDM | 63 | 50 | 16 | 4 |
| 210444 | 51512621 | FPM | 63 | 50 | 16 | 4 |
| 210436 | EPDM | 75 | 65 | 16 | 1 | |
| 210445 | FPM | 75 | 65 | 16 | 1 | |
| 210437 | EPDM | 90 | 80 | 16 | 1 | |
| 210446 | FPM | 90 | 80 | 16 | 1 | |
| 210438 | EPDM | 110 | 80 | 16 | 1 | |
| 210447 | FPM | 110 | 80 | 16 | 1 |
Disegno tecnico & dimensioni
| DN | d | G | A | B | C | D | E | F | H | I | t (KM) | t (KS) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 3/8 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - | 16 | 17 |
| 15 | 20 | 1/2 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 | 16,5 | 16,5 |
| 20 | 25 | 3/4 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 | 19,5 | 19,5 |
| 25 | 32 | 1 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 | 23 | 23 |
| 32 | 40 | 1 1/4 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 | 26,5 | 26,5 |
| 40 | 50 | 1 1/2 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 | 31,5 | 31,5 |
| 50 | 63 | 2 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 | 38,5 | 38,5 |
Misure in mm · lettere secondo il disegno · t = profondità di innesto (KM = manicotto a incollaggio, KS = codolo a incollaggio) · G = dimensione filetto
