Valvola a sfera a 2 vie M1 elettrica con posizionatore, manicotto da saldare (PVDF)
Descrizione

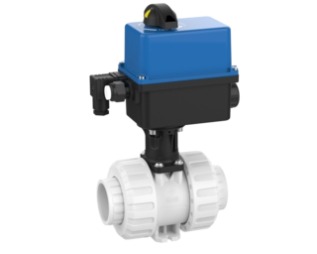

Valvola a sfera industriale modulare a 2 vie M1 in PVDF, manicotto da saldare, elettrica con posizionatore (regolatore di posizione), attuatore EO ER20 (varianti di tensione vedi tabella), guarnizione di tenuta sede PTFE, guarnizione FPM, PN16 – senza silicone.
Manicotto da saldare – Codice 68M
- Manicotto da saldare PVDF (Fusion socket ends)
- Valvola a sfera industriale modulare a 2 vie M1 in PVDF
- Guarnizione di tenuta sede: PTFE
- Materiale guarnizione: FPM
- Classe di pressione: PN16
- prodotto senza silicone
- confezionato singolarmente
- Attuatore elettrico EO ER20 con posizionatore (regolatore di posizione)
- Varianti di tensione vedi tabella
| Cod. art. (Praher) | N. KLN | Guarnizione | d | DN | Tensione | PN | VE |
|---|---|---|---|---|---|---|---|
| 513349 | FPM | 16 | 10 | 15-30VAC | 16 | 1 | |
| 513356 | FPM | 16 | 10 | 90-240VAC | 16 | 1 | |
| 513350 | FPM | 20 | 15 | 15-30VAC | 16 | 1 | |
| 513357 | FPM | 20 | 15 | 90-240VAC | 16 | 1 | |
| 513351 | FPM | 25 | 20 | 15-30VAC | 16 | 1 | |
| 513358 | FPM | 25 | 20 | 90-240VAC | 16 | 1 | |
| 513352 | FPM | 32 | 25 | 15-30VAC | 16 | 1 | |
| 513359 | FPM | 32 | 25 | 90-240VAC | 16 | 1 | |
| 513353 | FPM | 40 | 32 | 15-30VAC | 16 | 1 | |
| 513360 | FPM | 40 | 32 | 90-240VAC | 16 | 1 | |
| 513354 | FPM | 50 | 40 | 15-30VAC | 16 | 1 | |
| 513361 | FPM | 50 | 40 | 90-240VAC | 16 | 1 | |
| 513355 | FPM | 63 | 50 | 15-30VAC | 16 | 1 | |
| 513362 | FPM | 63 | 50 | 90-240VAC | 16 | 1 |
Disegno tecnico & dimensioni
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Misure in mm · lettere secondo il disegno · Maße des Ventilkörpers ohne Antrieb
