Valvola a sfera a 2 vie M1 pneumatica con segnalatore di posizione ed elettrovalvola, manicotto da saldare PVDF (metrico) (PVDF)
Descrizione
Valvola a sfera industriale modulare a 2 vie M1 in PVDF con attuatore pneumatico (PO), segnalatore di posizione induttivo pi-250V ed elettrovalvola montata (5/2-3/2 vie, 24 VDC), senza silicone. Attacco: manicotto da saldare PVDF (metrico). Guarnizione di tenuta sede PTFE, materiale guarnizione FPM. Versioni attuatore PO-NC, PO-NO, PO-DA. d16–d63 / DN10–DN50, PN16.

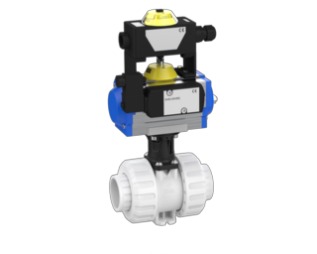

Valvola a sfera 2V M1 metrica, manicotto da saldare PVDF (attuatore PO-NC / PO-NO / PO-DA)
- Valvola a sfera industriale modulare a 2 vie tipo M1
- Materiale: PVDF
- Attuatore pneumatico (PO) con segnalatore di posizione pi-250V ed elettrovalvola 5/2-3/2 vie 24 VDC
- Versioni attuatore: PO-NC, PO-NO, PO-DA
- Guarnizione di tenuta sede: PTFE
- Materiale guarnizione: FPM
- Prodotto senza silicone
- Attacco: manicotto da saldare PVDF (metrico)
- Dimensioni d16–d63 / DN10–DN50
- PN16
- Unità di imballaggio (VE) 1
- Codice catalogo 68M
| Cod. art. (Praher) | N. KLN | Attuatore | d | DN | Typ |
|---|---|---|---|---|---|
| 513618 | PO-NC | 16 | 10 | MT05-2 | |
| 513625 | PO-NO | 16 | 10 | MT05-2 | |
| 513632 | PO-DA | 16 | 10 | MT05DA | |
| 513619 | PO-NC | 20 | 15 | MT05-2 | |
| 513626 | PO-NO | 20 | 15 | MT05-2 | |
| 513633 | PO-DA | 20 | 15 | MT05DA | |
| 513620 | PO-NC | 25 | 20 | MT05-2 | |
| 513627 | PO-NO | 25 | 20 | MT05-2 | |
| 513634 | PO-DA | 25 | 20 | MT05DA | |
| 513621 | PO-NC | 32 | 25 | MT05-2 | |
| 513628 | PO-NO | 32 | 25 | MT05-2 | |
| 513635 | PO-DA | 32 | 25 | MT05DA | |
| 513622 | PO-NC | 40 | 32 | MT15-4 | |
| 513629 | PO-NO | 40 | 32 | MT15-4 | |
| 513636 | PO-DA | 40 | 32 | MT15DA | |
| 513623 | PO-NC | 50 | 40 | MT15-4 | |
| 513630 | PO-NO | 50 | 40 | MT15-4 | |
| 513637 | PO-DA | 50 | 40 | MT15DA | |
| 513624 | PO-NC | 63 | 50 | MT17-4 | |
| 513631 | PO-NO | 63 | 50 | MT17-4 | |
| 513638 | PO-DA | 63 | 50 | MT15DA |
Disegno tecnico & dimensioni
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Misure in mm · lettere secondo il disegno · Maße des Ventilkörpers ohne Antrieb
