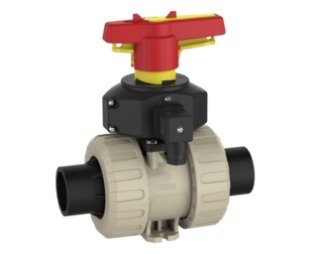

Valvola a sfera a 2 vie M1 segnalazione di posizione Ag-Ni, senza silicone – bicchiere da saldare PE (PP-H)
Descrizione
Valvola a sfera industriale modulare a 2 vie M1 in PP-H con bicchiere da saldare PE e segnalazione di posizione integrata (finecorsa pi NO Ag-Ni 15-250V AC), tenuta di sede PTFE, senza silicone, PN10.
Valvola a sfera 2V M1 Ag-Ni, bicchiere da saldare PE
- Bicchiere da saldare PE
- Tenuta di sede: PTFE
- Finecorsa: pi NO Ag-Ni 15-250V AC
- Imballato singolarmente
- Senza silicone
- Materiale: PP-H
| Cod. art. (Praher) | N. KLN | Guarnizione | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 512384 | EPDM | 16 | 10 | 10 | 1 | |
| 512391 | FPM | 16 | 10 | 10 | 1 | |
| 512385 | EPDM | 20 | 15 | 10 | 1 | |
| 512392 | FPM | 20 | 15 | 10 | 1 | |
| 512386 | EPDM | 25 | 20 | 10 | 1 | |
| 512393 | FPM | 25 | 20 | 10 | 1 | |
| 512387 | EPDM | 32 | 25 | 10 | 1 | |
| 512394 | FPM | 32 | 25 | 10 | 1 | |
| 512388 | EPDM | 40 | 32 | 10 | 1 | |
| 512395 | FPM | 40 | 32 | 10 | 1 | |
| 512389 | EPDM | 50 | 40 | 10 | 1 | |
| 512396 | FPM | 50 | 40 | 10 | 1 | |
| 512390 | EPDM | 63 | 50 | 10 | 1 | |
| 512397 | FPM | 63 | 50 | 10 | 1 |
Disegno tecnico & dimensioni
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Misure in mm · lettere secondo il disegno · Maße des Ventilkörpers ohne Antrieb
