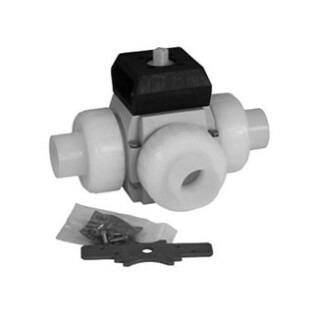

Valvola a sfera a 3 vie S4 con kit adattatore automatico, sfera a L, codolo da saldare PVDF (PVDF)
Descrizione
Valvola a sfera industriale a 3 vie tipo S4 in PVDF con kit adattatore automatico (adattatore per il montaggio dell'attuatore) e sfera a L (foro a L), attacco codolo da saldare PVDF. Guarnizione di tenuta della sede PTFE, materiale di tenuta FPM. d16–d63 / DN10–DN50, PN16, confezione da 2. Codice a catalogo 64.
Valvola a sfera 3 vie S4, kit adattatore automatico, codolo da saldare PVDF, sfera a L
- Valvola a sfera a 3 vie tipo S4
- Materiale: PVDF
- Dotazione: kit adattatore automatico (adattatore per il montaggio dell'attuatore)
- Forma sfera: sfera a L (foro a L)
- Guarnizione di tenuta della sede: PTFE
- Materiale di tenuta: FPM
- Attacco: codolo da saldare PVDF
- Dimensioni d16–d63 / DN10–DN50
- PN16
- Unità di imballaggio (VE) 2
- Codice a catalogo 64
| Cod. art. (Praher) | N. KLN | d | DN |
|---|---|---|---|
| 128273 | 16 | 10 | |
| 128274 | 20 | 15 | |
| 128275 | 25 | 20 | |
| 128276 | 32 | 25 | |
| 128277 | 40 | 32 | |
| 128278 | 50 | 40 | |
| 128279 | 63 | 50 |
Disegno tecnico & dimensioni
| d | DN | L | L1 | A | D | H | B | Y | C | Z |
|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 10 | 152 | 158 | 100 | 53 | 72 | 40 | 52,8 | 50 | 105,5 |
| 20 | 15 | 162 | 168 | 100 | 53 | 72 | 40 | 52,8 | 50 | 105,5 |
| 25 | 20 | 191 | 197 | 120 | 70 | 81,5 | 51,5 | 63 | 60 | 126 |
| 32 | 25 | 200 | 206 | 120 | 70 | 81,5 | 51,5 | 63,5 | 60 | 127 |
| 40 | 32 | 249 | 255 | 162 | 101 | 107,5 | 73 | 84,5 | 81 | 169 |
| 50 | 40 | 261 | 267 | 162 | 101 | 107,5 | 73 | 85,5 | 81 | 171 |
| 63 | 50 | 296 | 302 | 181 | 121,5 | 116,5 | 85 | 96,5 | 90,5 | 193 |
Misure in mm · lettere secondo il disegno · Maße des Ventilkörpers ohne Antrieb
