Valvola a sfera industriale modulare a 2 vie M1 con segnalazione di posizione PNP, senza silicone – manicotto filettato BSP (PVC-U)
Descrizione
Valvola a sfera industriale modulare a 2 vie M1 in PVC-U con segnalazione di posizione induttiva (pi PNP 10-30V DC), guarnizione di tenuta della sede in PTFE, senza silicone – versione manicotto filettato BSP (manicotto filettato R (BSP)), 3/8"–2" / DN10–DN50.

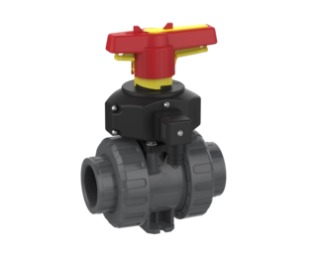

Valvola a sfera 2V M1 BSP – manicotto filettato R
- Valvola a sfera industriale modulare a 2 vie M1 in PVC-U
- Manicotto filettato R (BSP)
- Segnalazione di posizione induttiva: interruttore pi PNP 10-30V DC
- Guarnizione di tenuta della sede: PTFE
- Prodotto senza silicone
- Materiali di tenuta: EPDM o FPM
- Confezionato singolarmente
| Cod. art. (Praher) | N. KLN | Guarnizione | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 510150 | EPDM | 3/8" | 10 | 16 | 1 | |
| 510151 | EPDM | 1/2" | 15 | 16 | 1 | |
| 510152 | EPDM | 3/4" | 20 | 16 | 1 | |
| 510153 | EPDM | 1" | 25 | 16 | 1 | |
| 510154 | EPDM | 1 1/4" | 32 | 16 | 1 | |
| 510155 | EPDM | 1 1/2" | 40 | 16 | 1 | |
| 510156 | EPDM | 2" | 50 | 16 | 1 | |
| 510157 | FPM | 3/8" | 10 | 16 | 1 | |
| 510158 | FPM | 1/2" | 15 | 16 | 1 | |
| 510159 | FPM | 3/4" | 20 | 16 | 1 | |
| 510160 | FPM | 1" | 25 | 16 | 1 | |
| 510161 | FPM | 1 1/4" | 32 | 16 | 1 | |
| 510162 | FPM | 1 1/2" | 40 | 16 | 1 | |
| 510163 | FPM | 2" | 50 | 16 | 1 |
Disegno tecnico & dimensioni
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Misure in mm · lettere secondo il disegno · Maße des Ventilkörpers ohne Antrieb
