Valvola a sfera industriale modulare a 2 vie M1 pneumatica con indicatore di posizione, senza silicone – flangia fissa DIN/ANSI/JIS (PVC-U)
Descrizione
Valvola a sfera industriale modulare a 2 vie M1 in PVC-U con attuatore pneumatico e indicatore di posizione (pi-250V), senza silicone, tenuta di sede in PTFE, attacco flangia fissa (DIN/ANSI/JIS) (d20–d63 / DN15–DN50), PN16, a semplice effetto con richiamo a molla (PO-NC/PO-NO) o a doppio effetto (PO-DA), con guarnizione a scelta in EPDM o FPM.

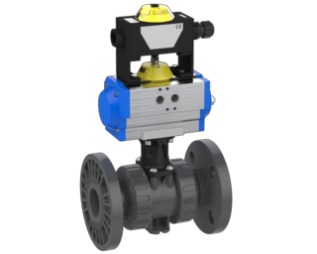

Valvola a sfera 2W M1 DIN-ANSI-JIS – flangia fissa
- Attacco: flangia fissa (DIN/ANSI/JIS)
- Tenuta di sede: PTFE
- Indicatore di posizione: pi-250V
- senza silicone
- Attuatore: pneumatico (a semplice effetto PO-NC/PO-NO con richiamo a molla o a doppio effetto PO-DA)
- Tipi di attuatore pneumatico: MT05-2, MT15-4, MT17-4 (a semplice effetto), MT05DA, MT15DA (a doppio effetto)
- Materiale guarnizione: EPDM o FPM
| Cod. art. (Praher) | N. KLN | Guarnizione | d | DN | PN | VE | Typ | Comando |
|---|---|---|---|---|---|---|---|---|
| 511504 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511510 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511516 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511522 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511528 | EPDM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511534 | FPM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511505 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511511 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511517 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511523 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511529 | EPDM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511535 | FPM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511506 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511512 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511518 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511524 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511530 | EPDM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511536 | FPM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511507 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511513 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511519 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511525 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511531 | EPDM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511537 | FPM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511508 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511514 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511520 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511526 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511532 | EPDM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511538 | FPM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511509 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511515 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511521 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511527 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511533 | EPDM | 63 | 50 | 16 | 1 | MT15DA | PO-DA | |
| 511539 | FPM | 63 | 50 | 16 | 1 | MT15DA | PO-DA |
Disegno tecnico & dimensioni
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Misure in mm · lettere secondo il disegno · Maße des Ventilkörpers ohne Antrieb
