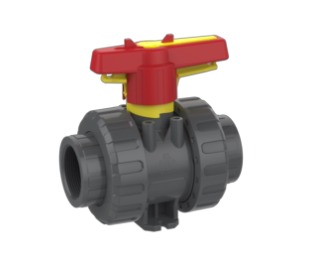

2-weg-kogelkraan M1 siliconenvrij, draadmof BSP (PVC-U)
Beschrijving
2-weg modulaire industriële kogelkraan M1 uit PVC-U, siliconenvrij, met BSP-draadmof (R, 3/8"–4"), PTFE-zittingafdichting, afdichtingsmateriaal EPDM of FPM, PN 16 (R 4": PN 10).
Kogelkraan 2W M1 BSP, draadmof R
- Draadmof R
- Zittingafdichting: PTFE
- afzonderlijk verpakt
| Art.nr. (Praher) | KLN-nr. | Afdichting | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 210064 | EPDM | 3/8" | 10 | 16 | 9 | |
| 210071 | FPM | 3/8" | 10 | 16 | 9 | |
| 210065 | EPDM | 1/2" | 15 | 16 | 9 | |
| 210072 | FPM | 1/2" | 15 | 16 | 9 | |
| 210066 | EPDM | 3/4" | 20 | 16 | 8 | |
| 210073 | FPM | 3/4" | 20 | 16 | 8 | |
| 210067 | 51512592 | EPDM | 1" | 25 | 16 | 8 |
| 210074 | FPM | 1" | 25 | 16 | 8 | |
| 210068 | EPDM | 1 1/4" | 32 | 16 | 8 | |
| 210075 | FPM | 1 1/4" | 32 | 16 | 8 | |
| 210069 | EPDM | 1 1/2" | 40 | 16 | 6 | |
| 210076 | FPM | 1 1/2" | 40 | 16 | 6 | |
| 210070 | EPDM | 2" | 50 | 16 | 4 | |
| 210077 | FPM | 2" | 50 | 16 | 4 | |
| 210506 | EPDM | 2 1/2" | 65 | 16 | 1 | |
| 210508 | FPM | 2 1/2" | 65 | 16 | 1 | |
| 210507 | EPDM | 3" | 80 | 16 | 1 | |
| 210509 | FPM | 3" | 80 | 16 | 1 | |
| 210626 | EPDM | R 4" | 80 | 10 | 1 | |
| 210627 | FPM | R 4" | 80 | 10 | 1 |
Technische tekening & afmetingen
| DN | d | G | A | B | C | D | E | F | H | I | t (KM) | t (KS) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 3/8 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - | 16 | 17 |
| 15 | 20 | 1/2 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 | 16,5 | 16,5 |
| 20 | 25 | 3/4 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 | 19,5 | 19,5 |
| 25 | 32 | 1 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 | 23 | 23 |
| 32 | 40 | 1 1/4 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 | 26,5 | 26,5 |
| 40 | 50 | 1 1/2 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 | 31,5 | 31,5 |
| 50 | 63 | 2 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 | 38,5 | 38,5 |
Maten in mm · letters volgens tekening · t = insteekdiepte (KM = lijmmof, KS = lijmspie) · G = draadmaat
