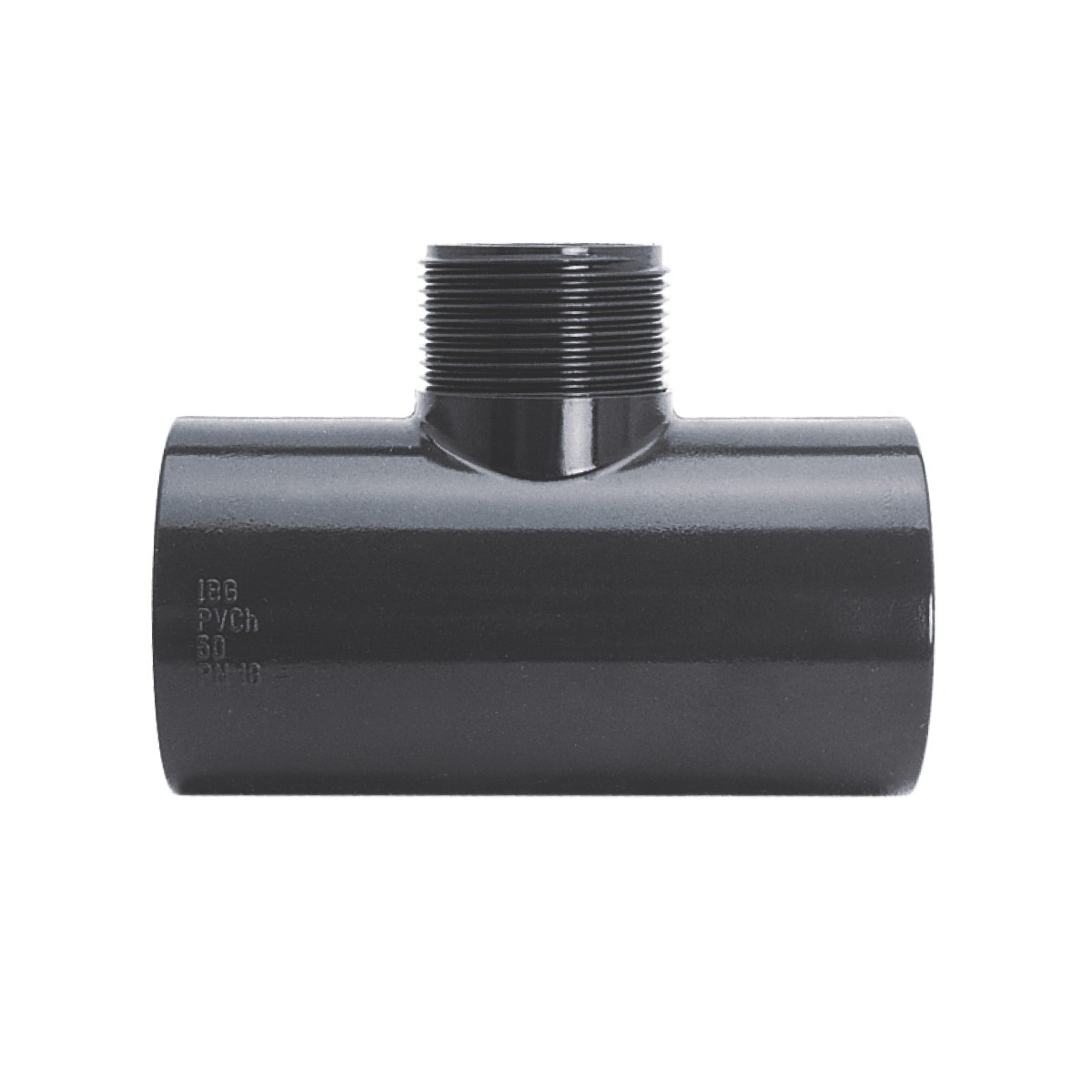

IBG® Trójnik 90° kielich klejony / gwint zewnętrzny rurowy, PN10, szary
Opis
Trójnik IBG® 90° z PVC-U (szary) z kielichem klejonym / gwintem zewnętrznym rurowym. Rozmiary 32 – 1" do 63 – 2". Klasa ciśnieniowa PN10. Do połączeń klejonych w budowie basenów i pływalni.
IBG® Trójnik 90° kielich klejony / gwint zewnętrzny rurowy, PN10, szary
- Typ: trójnik 90°
- Przyłącze: kielich klejony / gwint zewnętrzny rurowy
- Materiał: PVC-U (szary)
- Rozmiary: 32 – 1" do 63 – 2"
- Klasa ciśnieniowa: PN10
- Zastosowanie: basen / pływalnia
| Nr art. (Peraplas) | Nr KLN | d | PN | DN | I | L | Z | Z1 | E | B-kg | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 71225 | 51513634 | 32 – 1" | 10 | 25 | 25 | 40,5 | 39 | 17 | 41 | 0.07 | 15.00 |
| 71226 | 51513635 | 32 – 11/4" | 10 | 25 | 32 | 47,8 | 48 | 24 | 41 | 0.08 | 10.00 |
| 71227 | 51513636 | 40 – 1" | 10 | 32 | 25 | 48,3 | 47,5 | 21 | 51 | 0.09 | 50.00 |
| 71228A | 51513637 | 40 – 11/4" | 10 | 32 | 32 | 48,3 | 47,5 | 21 | 51 | 0.10 | 140.00 |
| 71229 | 51513638 | 50 – 1" | 10 | 40 | 25 | 58,9 | 58,5 | 28 | 62 | 0.15 | 30.00 |
| 71230A | 51513639 | 50 – 11/4" | 10 | 40 | 32 | 59,8 | 59 | 27 | 62 | 0.16 | 90.00 |
| 71231A | 51513640 | 50 – 11/2" | 10 | 40 | 37 | 58,9 | 57 | 27 | 62 | 0.16 | 90.00 |
| 71232A | 51513641 | 63 – 1" | 10 | 50 | 24 | 71,8 | 70,3 | 33 | 77 | 0.34 | 50.00 |
| 71233A | 51513642 | 63 – 11/4" | 10 | 50 | 30 | 71,8 | 70,3 | 32 | 77 | 0.35 | 45.00 |
| 71234A | 51513643 | 63 – 11/2" | 10 | 50 | 35 | 71,8 | 70,3 | 33 | 77 | 0.34 | 40.00 |
| 71235A | 51513644 | 63 – 2" | 10 | 50 | 45 | 71,8 | 70,3 | 33 | 77 | 0.36 | 40.00 |
Rysunek techniczny & wymiary
| d | DN | l | L | Z | Z1 | E | Masa [kg] |
|---|---|---|---|---|---|---|---|
| 32 - 1“ | 25 | 25 | 40,5 | 39 | 17 | 41 | 0.07 |
| 32 - 11/4“ | 25 | 32 | 47,8 | 48 | 24 | 41 | 0.08 |
| 40 - 1“ | 32 | 25 | 48,3 | 47,5 | 21 | 51 | 0.09 |
| 40 - 11/4“ | 32 | 32 | 48,3 | 47,5 | 21 | 51 | 0.10 |
| 50 - 1“ | 40 | 25 | 58,9 | 58,5 | 28 | 62 | 0.15 |
| 50 - 11/4“ | 40 | 32 | 59,8 | 59 | 27 | 62 | 0.16 |
| 50 - 11/2“ | 40 | 37 | 58,9 | 57 | 27 | 62 | 0.16 |
| 63 - 1“ | 50 | 24 | 71,8 | 70,3 | 33 | 77 | 0.34 |
| 63 - 11/4“ | 50 | 30 | 71,8 | 70,3 | 32 | 77 | 0.35 |
| 63 - 11/2“ | 50 | 35 | 71,8 | 70,3 | 33 | 77 | 0.34 |
| 63 - 2“ | 50 | 45 | 71,8 | 70,3 | 33 | 77 | 0.36 |
Wymiary w mm · masa w kg · litery zgodnie z rysunkiem
