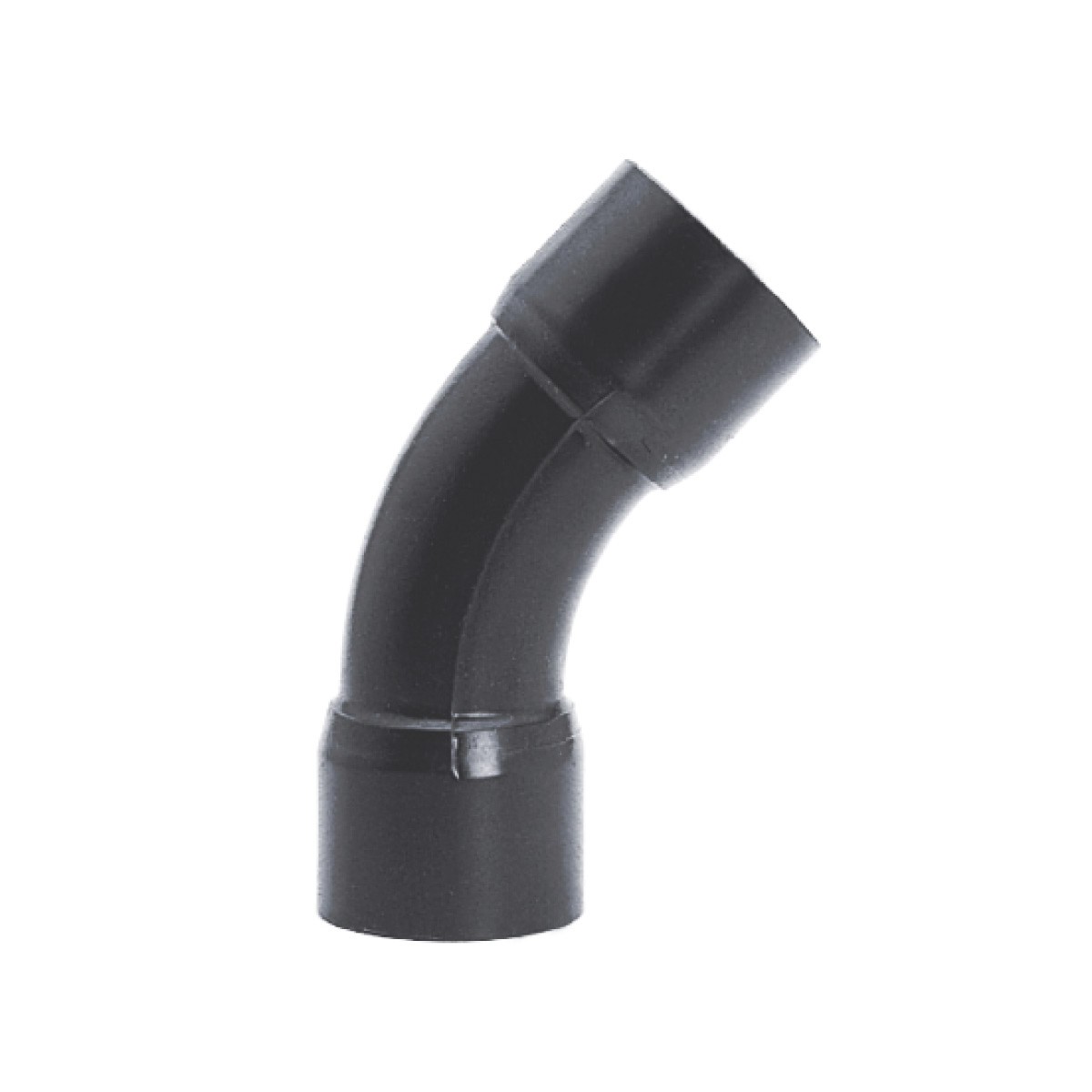

Bogen 45° Klebemuffe (PVC-U)
PVC-U Bogen 45° mit Klebemuffe, Dimensionen d32 bis d315, PN 12,5 und PN 16.
Beschreibung
Bogen 45° Klebemuffe
- Klebemuffe
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | d | PN | VE |
|---|---|---|---|---|
| 71335 | 51513737 | d32 | 16 | 30 |
| 71336 | 51513738 | d40 | 16 | 20 |
| 71337 | 51513739 | d50 | 16 | 20 |
| 71338 | 51513740 | d63 | 16 | 10 |
| 71339 | 51513741 | d75 | 16 | 10 |
| 71340 | 51513742 | d90 | 16 | 10 |
| 71341 | 51513743 | d110 | 12,5 | 5 |
| 71342 | 51513744 | d125 | 12,5 | 1 |
| 71343 | 51513745 | d140 | 12,5 | 1 |
| 71344 | 51513746 | d160 | 12,5 | 1 |
| 71345 | 51513747 | d200 | 12,5 | 1 |
| 71346 | 51513748 | d225 | 12,5 | 1 |
| 71347 | 51513749 | d250 | 12,5 | 1 |
| 71348 | 51513750 | d280 | 12,5 | 1 |
| 71349 | 51513751 | d315 | 12,5 | 1 |

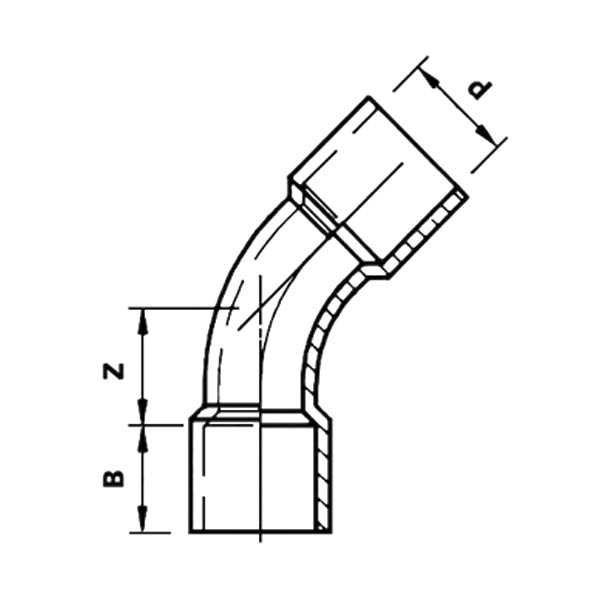

Technische Zeichnung & Maße
| d | DN | B | Z | Gewicht [kg] |
|---|---|---|---|---|
| 32 | 25 | 25 | 26 | 0.05 |
| 40 | 32 | 30 | 36 | 0.09 |
| 50 | 40 | 35 | 40 | 0.16 |
| 63 | 50 | 43 | 46 | 0.28 |
| 75 | 63 | 51 | 54 | 0.41 |
| 90 | 80 | 58 | 63 | 0.74 |
| 110 | 100 | 70 | 80 | 0.96 |
| 125 | 110 | 79 | 89 | 1.50 |
| 140 | 125 | 87 | 98 | 2.29 |
| 160 | 140 | 99 | 119 | 3.33 |
| 200 | 175 | 122 | 143 | 5.62 |
| 225 | 200 | 137 | 166 | 7.27 |
| 250 | 250 | 150 | 170 | 10.08 |
| 280 | 250 | 168 | 214 | 13.65 |
| 315 | 300 | 188 | 236 | 19.61 |
| 400 | 370 | 250 | 550 | 35.00 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Einsatzbereich | Industrie & Prozess |
