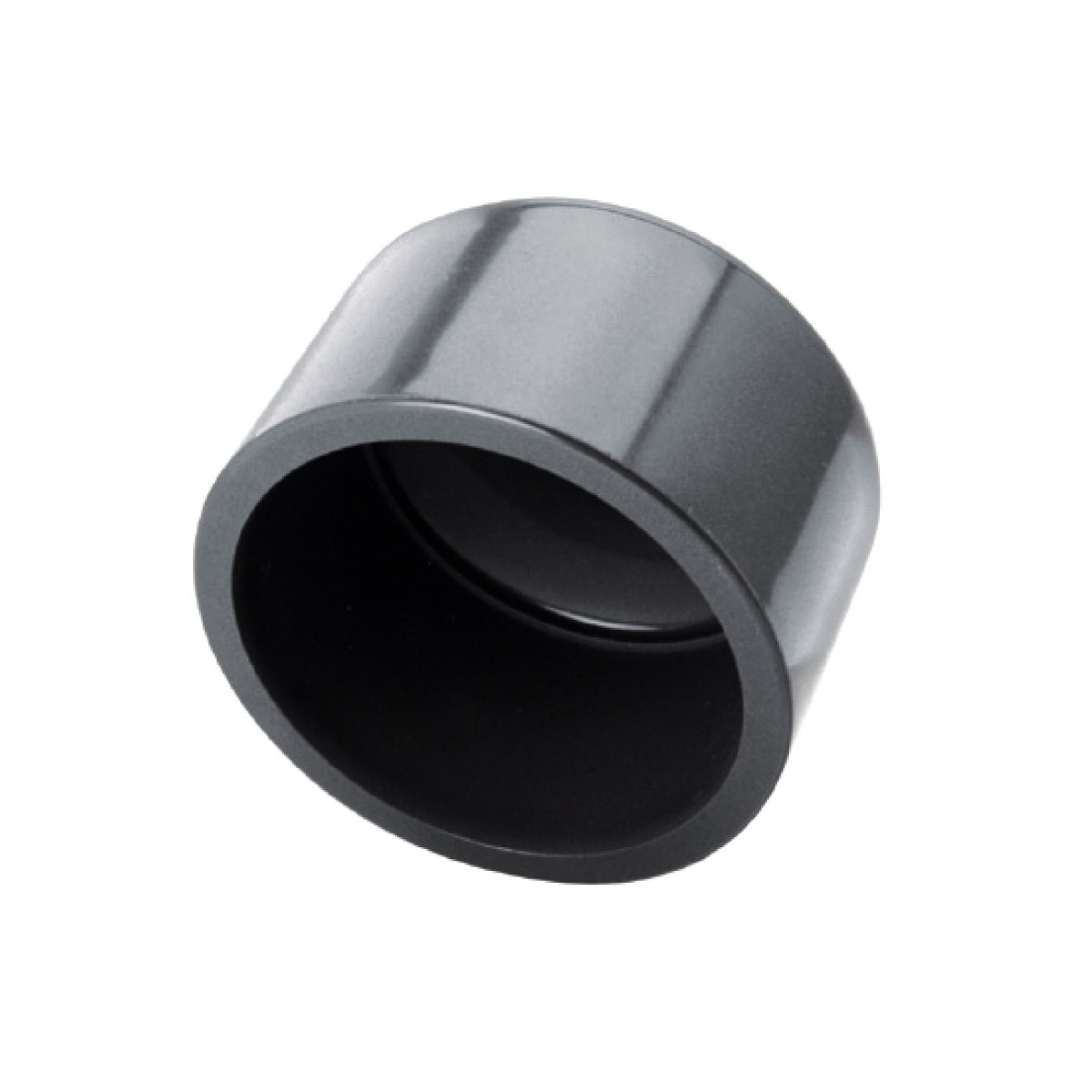

Kappe metrisch, Klebemuffe (PVC-U)
Metrische Kappe aus PVC-U mit Klebemuffe zum Verschließen von Rohrenden, d12 bis d400.
Beschreibung
Kappe metrisch, Klebemuffe
- metrisch
- Klebemuffe
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | d | PN | VE |
|---|---|---|---|---|
| 70860 | 00001648 | d12 | 16 | 200 |
| 71400 | 51513769 | d125 | 16 | 15 |
| 70871 | 51513388 | d140 | 16 | 15 |
| 70872 | 51513389 | d160 | 16 | 2 |
| 71392 | 51513761 | d200 | 10 | 5 |
| 71393 | 51513762 | d225 | 10 | 1 |
| 71394 | 51513763 | d250 | 10 | 1 |
| 71395 | 51513764 | d280 | 10 | 1 |
| 71396 | 51513765 | d315 | 10 | 1 |
| 71397 | 51513766 | d400 | 4 | 1 |

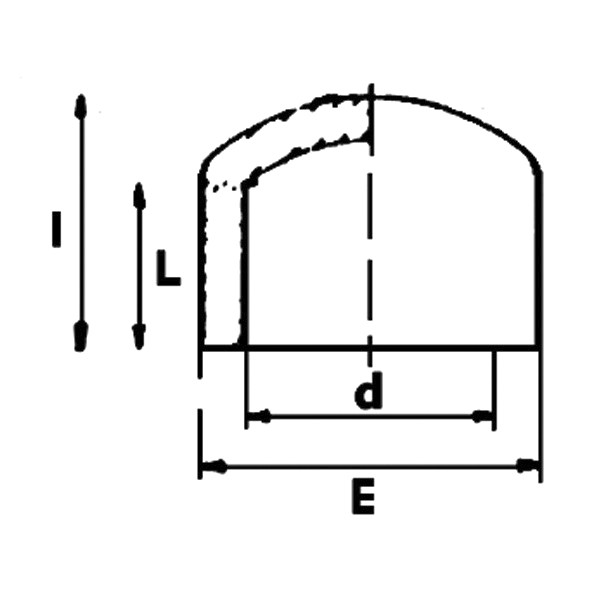

Technische Zeichnung & Maße
| d | DN | L | l | E | Gewicht [kg] |
|---|---|---|---|---|---|
| 12 | 8 | 12 | 15 | 16,5 | 0.00 |
| 16 | 10 | 14 | 20 | 23,5 | 0.01 |
| 20 | 15 | 16 | 23 | 27 | 0.01 |
| 25 | 20 | 19 | 30 | 33,3 | 0.02 |
| 32 | 25 | 22 | 33,5 | 41 | 0.02 |
| 40 | 32 | 26 | 40 | 49,5 | 0.04 |
| 50 | 40 | 31 | 46,5 | 60,4 | 0.06 |
| 63 | 50 | 38 | 56 | 75,7 | 0.12 |
| 75 | 65 | 44 | 66 | 89,6 | 0.18 |
| 90 | 80 | 51 | 77,2 | 107,6 | 0.31 |
| 110 | 100 | 61 | 93 | 130 | 0.54 |
| 125 | 110 | 69 | 112 | 151 | 0.80 |
| 140 | 125 | 76 | 121 | 161 | 1.38 |
| 160 | 150 | 86 | 136 | 185 | 1.81 |
| 200 | 175 | 55 | x | x | 1.20 |
| 225 | 200 | 60 | x | x | 3.36 |
| 250 | 250 | 60 | x | x | 2.50 |
| 280 | 250 | 60 | x | x | 2.70 |
| 315 | 300 | 65 | x | x | 3.60 |
| 400 | 370 | 70 | x | x | 5.70 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Einsatzbereich | Industrie & Prozess |
