Kappe BSP, Innengewinde (PVC-U)
Kappe BSP aus PVC-U mit Innengewinde (female thread) zum Verschließen, 1/8″ bis 2″, PN10.
Beschreibung
Kappe BSP, Innengewinde
- BSP
- Innengewinde
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | d | PN | VE |
|---|---|---|---|---|
| 72163 | 00002344 | 1/8" | 10 | 100 |
| 72164 | 00002345 | 1/4" | 10 | 100 |
| 71204 | 51513613 | 3/8" | 10 | 100 |
| 70967 | 51513430 | 1/2" | 10 | 100 |
| 70463 | 51513065 | 3/4" | 10 | 150 |
| 71205 | 51513614 | 1" | 10 | 90 |
| 71206 | 51513615 | 1 1/4" | 10 | 80 |
| 71207 | 51513616 | 1 1/2" | 10 | 50 |
| 71208 | 51513617 | 2" | 10 | 25 |

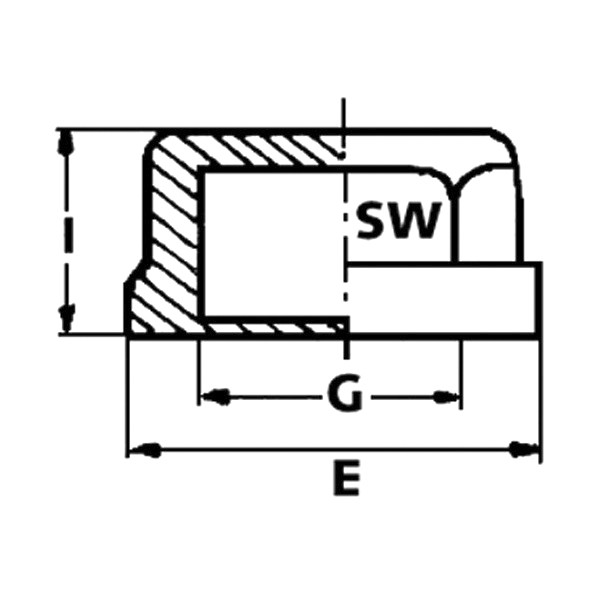

Technische Zeichnung & Maße
| G | l | E | SW | Gewicht [kg] |
|---|---|---|---|---|
| 1/8” | 14 | 20 | 17 | 0.01 |
| 1/4” | 16 | 26 | 22 | 0.01 |
| 3/8” | 19 | 31 | 27 | 0.01 |
| 1/2” | 21 | 37 | 32 | 0.02 |
| 3/4” | 24 | 43 | 36 | 0.02 |
| 1” | 26 | 52 | 46 | 0.04 |
| 1 1/4” | 29 | 62 | 55 | 0.06 |
| 1 1/2” | 31 | 66 | 60 | 0.07 |
| 2” | 36 | 82 | 75 | 0.12 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Einsatzbereich | Industrie & Prozess |
