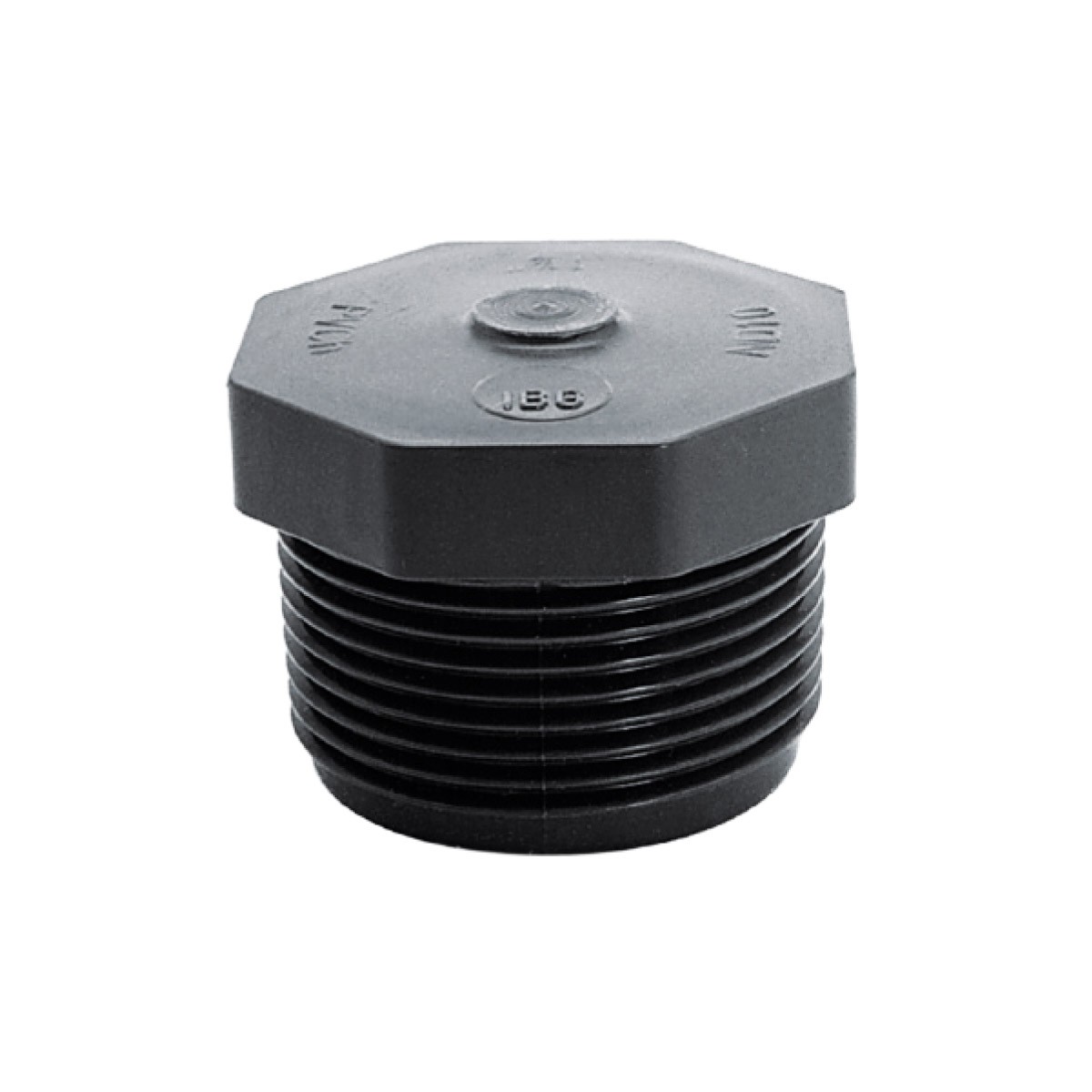

Stopfen, kegeliges Außengewinde (PVC-U)
IBG PVC-U Stopfen mit kegeligem Außengewinde, Gewindegrößen 1/4″ bis 4″, PN 10.
Beschreibung
Stopfen, kegeliges Außengewinde
- kegeliges Außengewinde
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | d | PN | VE |
|---|---|---|---|---|
| 72600 | 00001691 Im Shop kaufen ↗ | 1/4" | 10 | 100 |
| 71209 | 51513618 | 3/8" | 10 | 100 |
| 70465 | 51513067 | 1/2" | 10 | 100 |
| 70464 | 51513066 | 3/4" | 10 | 100 |
| 71210 | 51513619 | 1" | 10 | 100 |
| 71211 | 51513620 | 1 1/4" | 10 | 100 |
| 71212 | 51513621 | 1 1/2" | 10 | 100 |
| 71213 | 51513622 | 2" | 10 | 100 |
| 72165 | 51513877 | 2 1/2" | 10 | 10 |
| 72166 | 51513878 | 3" | 10 | 10 |
| 72167 | 51513879 | 4" | 10 | 10 |

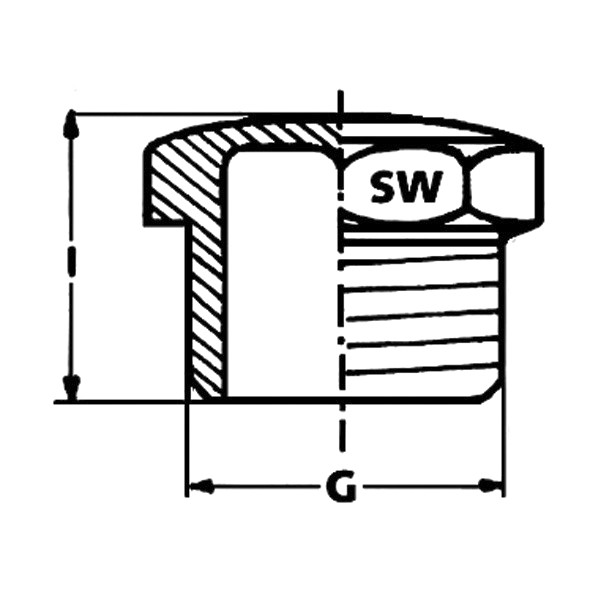

Technische Zeichnung & Maße
| G | l | SW | Gewicht [kg] |
|---|---|---|---|
| 1/4” | 18 | 17 | 0.01 |
| 3/8” | 21 | 27 | 0.01 |
| 1/2” | 27 | 24 | 0.01 |
| 3/4” | 29 | 30 | 0.06 |
| 1” | 32 | 36 | 0.02 |
| 1 1/4” | 36 | 46 | 0.07 |
| 1 1/2” | 37 | 55 | 0.05 |
| 2” | 42 | 65 | 0.11 |
| 2 1/2” | 41 | 94 | 0.24 |
| 3 ” | 43 | 114 | 0.36 |
| 4” | 46 | 138 | 0.59 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Einsatzbereich | Industrie & Prozess |
