2-Wege-Industriekugelhahn M1, Elektroantrieb standard, silikonfrei – Gewindemuffe R (NPT), Antrieb ER20 (PVC-U)
Modularer 2-Wege-Industriekugelhahn M1 aus PVC-U mit Gewindemuffe R nach NPT und Elektroantrieb ER20 (24V AC/DC oder 90-240VAC), PTFE-Sitzdichtung, silikonfrei, 3/8″-2″.
Beschreibung

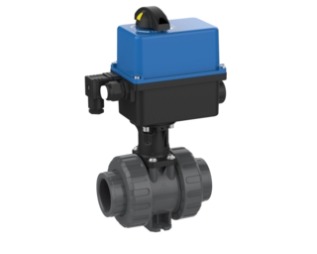

Kugelhahn 2W M1 NPT, Gewindemuffe R, Elektroantrieb ER20
- Gewindemuffe R
- Sitzdichtung: PTFE
- EO
- Elektroantrieb ER20
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Spannung |
|---|---|---|---|---|---|---|---|---|
| 510314 | EPDM | 3/8" | 10 | 16 | 1 | ER20 | 24V AC/DC | |
| 510315 | EPDM | 1/2" | 15 | 16 | 1 | ER20 | 24V AC/DC | |
| 510316 | EPDM | 3/4" | 20 | 16 | 1 | ER20 | 24V AC/DC | |
| 510317 | EPDM | 1" | 25 | 16 | 1 | ER20 | 24V AC/DC | |
| 510318 | EPDM | 1 1/4" | 32 | 16 | 1 | ER20 | 24V AC/DC | |
| 510319 | EPDM | 1 1/2" | 40 | 16 | 1 | ER20 | 24V AC/DC | |
| 510320 | EPDM | 2" | 50 | 16 | 1 | ER20 | 24V AC/DC | |
| 510328 | FPM | 3/8" | 10 | 16 | 1 | ER20 | 24V AC/DC | |
| 510329 | FPM | 1/2" | 15 | 16 | 1 | ER20 | 24V AC/DC | |
| 510330 | FPM | 3/4" | 20 | 16 | 1 | ER20 | 24V AC/DC | |
| 510331 | FPM | 1" | 25 | 16 | 1 | ER20 | 24V AC/DC | |
| 510332 | FPM | 1 1/4" | 32 | 16 | 1 | ER20 | 24V AC/DC | |
| 510333 | FPM | 1 1/2" | 40 | 16 | 1 | ER20 | 24V AC/DC | |
| 510334 | FPM | 2" | 50 | 16 | 1 | ER20 | 24V AC/DC | |
| 510321 | EPDM | 3/8" | 10 | 16 | 1 | ER20 | 90-240VAC | |
| 510322 | EPDM | 1/2" | 15 | 16 | 1 | ER20 | 90-240VAC | |
| 510323 | EPDM | 3/4" | 20 | 16 | 1 | ER20 | 90-240VAC | |
| 510324 | EPDM | 1" | 25 | 16 | 1 | ER20 | 90-240VAC | |
| 510325 | EPDM | 1 1/4" | 32 | 16 | 1 | ER20 | 90-240VAC | |
| 510326 | EPDM | 1 1/2" | 40 | 16 | 1 | ER20 | 90-240VAC | |
| 510327 | EPDM | 2" | 50 | 16 | 1 | ER20 | 90-240VAC | |
| 510335 | FPM | 3/8" | 10 | 16 | 1 | ER20 | 90-240VAC | |
| 510336 | FPM | 1/2" | 15 | 16 | 1 | ER20 | 90-240VAC | |
| 510337 | FPM | 3/4" | 20 | 16 | 1 | ER20 | 90-240VAC | |
| 510338 | FPM | 1" | 25 | 16 | 1 | ER20 | 90-240VAC | |
| 510339 | FPM | 1 1/4" | 32 | 16 | 1 | ER20 | 90-240VAC | |
| 510340 | FPM | 1 1/2" | 40 | 16 | 1 | ER20 | 90-240VAC | |
| 510341 | FPM | 2" | 50 | 16 | 1 | ER20 | 90-240VAC |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
