2-Wege-Industriekugelhahn M1, Elektroantrieb standard, silikonfrei – PE-Schweißstutzen metrisch, Antrieb ER20 (PVC-U)
Modularer 2-Wege-Industriekugelhahn M1 aus PVC-U mit PE-Schweißstutzen (metrisch) und Elektroantrieb ER20 (24V AC/DC oder 90-240VAC), PTFE-Sitzdichtung, silikonfrei, d16-d63.
Beschreibung

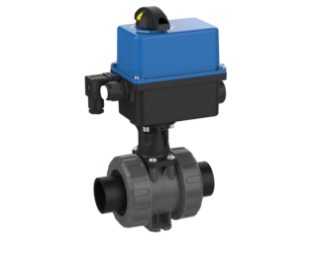

Kugelhahn 2W M1 metrisch, PE Schweißstutzen, Elektroantrieb ER20
- PE Schweißstutzen
- Sitzdichtung: PTFE
- EO
- Elektroantrieb ER20
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Spannung |
|---|---|---|---|---|---|---|---|---|
| 510418 | EPDM | 16 | 10 | 16 | 1 | ER20 | 24V AC/DC | |
| 510432 | FPM | 16 | 10 | 16 | 1 | ER20 | 24V AC/DC | |
| 510425 | EPDM | 16 | 10 | 16 | 1 | ER20 | 90-240VAC | |
| 510439 | FPM | 16 | 10 | 16 | 1 | ER20 | 90-240VAC | |
| 510419 | EPDM | 20 | 15 | 16 | 1 | ER20 | 24V AC/DC | |
| 510433 | FPM | 20 | 15 | 16 | 1 | ER20 | 24V AC/DC | |
| 510426 | EPDM | 20 | 15 | 16 | 1 | ER20 | 90-240VAC | |
| 510440 | FPM | 20 | 15 | 16 | 1 | ER20 | 90-240VAC | |
| 510420 | EPDM | 25 | 20 | 16 | 1 | ER20 | 24V AC/DC | |
| 510434 | FPM | 25 | 20 | 16 | 1 | ER20 | 24V AC/DC | |
| 510427 | EPDM | 25 | 20 | 16 | 1 | ER20 | 90-240VAC | |
| 510441 | FPM | 25 | 20 | 16 | 1 | ER20 | 90-240VAC | |
| 510421 | EPDM | 32 | 25 | 16 | 1 | ER20 | 24V AC/DC | |
| 510435 | FPM | 32 | 25 | 16 | 1 | ER20 | 24V AC/DC | |
| 510428 | EPDM | 32 | 25 | 16 | 1 | ER20 | 90-240VAC | |
| 510442 | FPM | 32 | 25 | 16 | 1 | ER20 | 90-240VAC | |
| 510422 | EPDM | 40 | 32 | 16 | 1 | ER20 | 24V AC/DC | |
| 510436 | FPM | 40 | 32 | 16 | 1 | ER20 | 24V AC/DC | |
| 510429 | EPDM | 40 | 32 | 16 | 1 | ER20 | 90-240VAC | |
| 510443 | FPM | 40 | 32 | 16 | 1 | ER20 | 90-240VAC | |
| 510423 | EPDM | 50 | 40 | 16 | 1 | ER20 | 24V AC/DC | |
| 510437 | FPM | 50 | 40 | 16 | 1 | ER20 | 24V AC/DC | |
| 510430 | EPDM | 50 | 40 | 16 | 1 | ER20 | 90-240VAC | |
| 510444 | FPM | 50 | 40 | 16 | 1 | ER20 | 90-240VAC | |
| 510424 | EPDM | 63 | 50 | 16 | 1 | ER20 | 24V AC/DC | |
| 510438 | FPM | 63 | 50 | 16 | 1 | ER20 | 24V AC/DC | |
| 510431 | EPDM | 63 | 50 | 16 | 1 | ER20 | 90-240VAC | |
| 510445 | FPM | 63 | 50 | 16 | 1 | ER20 | 90-240VAC |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
