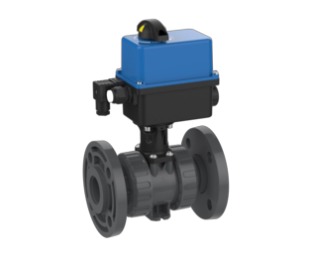

2-Wege modularer Industriekugelhahn M1 elektrisch mit Failsafe, silikonfrei – DIN-Losflansch (PVC-U)
2-Wege modularer Industriekugelhahn M1 aus PVC-U mit elektrischem Antrieb und Failsafe-Funktion (Sicherheitsstellung bei Spannungsausfall), silikonfrei, Sitzdichtung PTFE, Anschluss Losflansch (DIN) (d20–d63 / DN15–DN50), PN10, in den Spannungsvarianten 15-30VAC und 90-240VAC sowie wahlweise EPDM- oder FPM-Dichtung.
Beschreibung
Kugelhahn 2W M1 DIN – Losflansch
- Anschluss: Losflansch (DIN)
- Sitzdichtung: PTFE
- EO
- failsafe (Sicherheitsstellung bei Spannungsausfall)
- silikonfrei
- Antrieb: elektrisch mit Failsafe
- Spannung: 15-30VAC oder 90-240VAC
- Dichtungswerkstoff: EPDM oder FPM
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Spannung |
|---|---|---|---|---|---|---|---|---|
| 510830 | EPDM | 20 | 15 | 10 | 1 | ER20 | 15-30VAC | |
| 510842 | FPM | 20 | 15 | 10 | 1 | ER20 | 15-30VAC | |
| 510836 | EPDM | 20 | 15 | 10 | 1 | ER20 | 90-240VAC | |
| 510848 | FPM | 20 | 15 | 10 | 1 | ER20 | 90-240VAC | |
| 510831 | EPDM | 25 | 20 | 10 | 1 | ER20 | 15-30VAC | |
| 510843 | FPM | 25 | 20 | 10 | 1 | ER20 | 15-30VAC | |
| 510837 | EPDM | 25 | 20 | 10 | 1 | ER20 | 90-240VAC | |
| 510849 | FPM | 25 | 20 | 10 | 1 | ER20 | 90-240VAC | |
| 510832 | EPDM | 32 | 25 | 10 | 1 | ER20 | 15-30VAC | |
| 510844 | FPM | 32 | 25 | 10 | 1 | ER20 | 15-30VAC | |
| 510838 | EPDM | 32 | 25 | 10 | 1 | ER20 | 90-240VAC | |
| 510850 | FPM | 32 | 25 | 10 | 1 | ER20 | 90-240VAC | |
| 510833 | EPDM | 40 | 32 | 10 | 1 | ER20 | 15-30VAC | |
| 510845 | FPM | 40 | 32 | 10 | 1 | ER20 | 15-30VAC | |
| 510839 | EPDM | 40 | 32 | 10 | 1 | ER20 | 90-240VAC | |
| 510851 | FPM | 40 | 32 | 10 | 1 | ER20 | 90-240VAC | |
| 510834 | EPDM | 50 | 40 | 10 | 1 | ER20 | 15-30VAC | |
| 510846 | FPM | 50 | 40 | 10 | 1 | ER20 | 15-30VAC | |
| 510840 | EPDM | 50 | 40 | 10 | 1 | ER20 | 90-240VAC | |
| 510852 | FPM | 50 | 40 | 10 | 1 | ER20 | 90-240VAC | |
| 510835 | EPDM | 63 | 50 | 10 | 1 | ER20 | 15-30VAC | |
| 510847 | FPM | 63 | 50 | 10 | 1 | ER20 | 15-30VAC | |
| 510841 | EPDM | 63 | 50 | 10 | 1 | ER20 | 90-240VAC | |
| 510853 | FPM | 63 | 50 | 10 | 1 | ER20 | 90-240VAC |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN10 |
| Einsatzbereich | Industrie & Prozess |
