2-Wege modularer Industriekugelhahn M1 elektrisch mit Positioner, silikonfrei – Gewindemuffe NPT (PVC-U)
2-Wege modularer Industriekugelhahn M1 aus PVC-U mit elektrischem Antrieb und Positionsrueckmeldung (posi), silikonfrei, Sitzdichtung PTFE, Anschluss Gewindemuffe R (NPT) (3/8″–2″ / DN10–DN50), PN16, in den Spannungsvarianten 15-30VAC und 90-240VAC sowie wahlweise EPDM- oder FPM-Dichtung.
Beschreibung

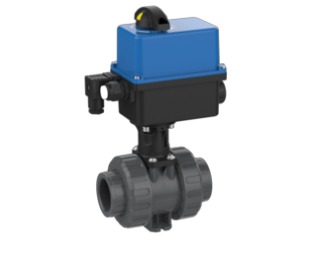

Kugelhahn 2W M1 NPT – Gewindemuffe R
- Anschluss: Gewindemuffe R (NPT)
- Sitzdichtung: PTFE
- EO
- posi (Positionsrueckmeldung)
- silikonfrei
- Antrieb: elektrisch mit Positioner
- Spannung: 15-30VAC oder 90-240VAC
- Dichtungswerkstoff: EPDM oder FPM
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Spannung |
|---|---|---|---|---|---|---|---|---|
| 510558 | EPDM | 3/8" | 10 | 16 | 1 | ER20 | 15-30VAC | |
| 510572 | FPM | 3/8" | 10 | 16 | 1 | ER20 | 15-30VAC | |
| 510559 | EPDM | 1/2" | 15 | 16 | 1 | ER20 | 15-30VAC | |
| 510573 | FPM | 1/2" | 15 | 16 | 1 | ER20 | 15-30VAC | |
| 510560 | EPDM | 3/4" | 20 | 16 | 1 | ER20 | 15-30VAC | |
| 510574 | FPM | 3/4" | 20 | 16 | 1 | ER20 | 15-30VAC | |
| 510561 | EPDM | 1" | 25 | 16 | 1 | ER20 | 15-30VAC | |
| 510575 | FPM | 1" | 25 | 16 | 1 | ER20 | 15-30VAC | |
| 510562 | EPDM | 1 1/4" | 32 | 16 | 1 | ER20 | 15-30VAC | |
| 510576 | FPM | 1 1/4" | 32 | 16 | 1 | ER20 | 15-30VAC | |
| 510563 | EPDM | 1 1/2" | 40 | 16 | 1 | ER20 | 15-30VAC | |
| 510577 | FPM | 1 1/2" | 40 | 16 | 1 | ER20 | 15-30VAC | |
| 510564 | EPDM | 2" | 50 | 16 | 1 | ER20 | 15-30VAC | |
| 510578 | FPM | 2" | 50 | 16 | 1 | ER20 | 15-30VAC | |
| 510565 | EPDM | 3/8" | 10 | 16 | 1 | ER20 | 90-240VAC | |
| 510579 | FPM | 3/8" | 10 | 16 | 1 | ER20 | 90-240VAC | |
| 510566 | EPDM | 1/2" | 15 | 16 | 1 | ER20 | 90-240VAC | |
| 510580 | FPM | 1/2" | 15 | 16 | 1 | ER20 | 90-240VAC | |
| 510567 | EPDM | 3/4" | 20 | 16 | 1 | ER20 | 90-240VAC | |
| 510581 | FPM | 3/4" | 20 | 16 | 1 | ER20 | 90-240VAC | |
| 510568 | EPDM | 1" | 25 | 16 | 1 | ER20 | 90-240VAC | |
| 510582 | FPM | 1" | 25 | 16 | 1 | ER20 | 90-240VAC | |
| 510569 | EPDM | 1 1/4" | 32 | 16 | 1 | ER20 | 90-240VAC | |
| 510583 | FPM | 1 1/4" | 32 | 16 | 1 | ER20 | 90-240VAC | |
| 510570 | EPDM | 1 1/2" | 40 | 16 | 1 | ER20 | 90-240VAC | |
| 510584 | FPM | 1 1/2" | 40 | 16 | 1 | ER20 | 90-240VAC | |
| 510571 | EPDM | 2" | 50 | 16 | 1 | ER20 | 90-240VAC | |
| 510585 | FPM | 2" | 50 | 16 | 1 | ER20 | 90-240VAC |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
