2-Wege modularer Industriekugelhahn M1 pneumatisch mit Magnetventil, silikonfrei – Gewindemuffe R (BSP) (PVC-U)
2-Wege modularer Industriekugelhahn M1 aus PVC-U mit pneumatischem Schwenkantrieb und aufgebautem 5/2-3/2-Wege-Magnetventil (24VDC), silikonfrei, Sitzdichtung PTFE, Anschluss PVCu Gewindemuffe R (BSP) (3/8″–2″ / DN10–DN50), PN16, mit den Steuerfunktionen PO-NC, PO-NO und PO-DA sowie wahlweise EPDM- oder FPM-Dichtung.
Beschreibung

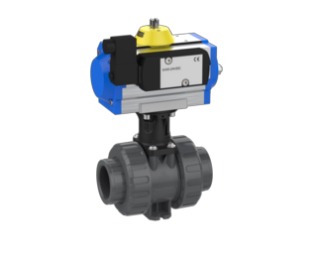

Kugelhahn 2W M1 BSP – PVCu Gewindemuffe R
- Anschluss: PVCu Gewindemuffe R (BSP)
- Sitzdichtung: PTFE
- silikonfrei
- Pneumatischer Schwenkantrieb mit aufgebautem Magnetventil (5/2-3/2-Wege), 24VDC
- Steuerfunktionen: PO-NC, PO-NO, PO-DA
- Antriebstypen: MT05-2, MT15-4, MT17-4 (einfachwirkend) bzw. MT05DA, MT15DA (doppeltwirkend)
- Dichtungswerkstoff wählbar: EPDM oder FPM
- Werkstoff: PVC-U
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Steuerfunktion |
|---|---|---|---|---|---|---|---|---|
| 511750 | EPDM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511757 | FPM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511751 | EPDM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511758 | FPM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511752 | EPDM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511759 | FPM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511753 | EPDM | 1" | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511760 | FPM | 1" | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511754 | EPDM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511761 | FPM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511755 | EPDM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511762 | FPM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511756 | EPDM | 2" | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511763 | FPM | 2" | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511764 | EPDM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511771 | FPM | 3/8" | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511765 | EPDM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511772 | FPM | 1/2" | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511766 | EPDM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511773 | FPM | 3/4" | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511767 | EPDM | 1" | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511774 | FPM | 1" | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511768 | EPDM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511775 | FPM | 1 1/4" | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511769 | EPDM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511776 | FPM | 1 1/2" | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511770 | EPDM | 2" | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511777 | FPM | 2" | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511778 | EPDM | 3/8" | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511785 | FPM | 3/8" | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511779 | EPDM | 1/2" | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511786 | FPM | 1/2" | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511780 | EPDM | 3/4" | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511787 | FPM | 3/4" | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511781 | EPDM | 1" | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511788 | FPM | 1" | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511782 | EPDM | 1 1/4" | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511789 | FPM | 1 1/4" | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511783 | EPDM | 1 1/2" | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511790 | FPM | 1 1/2" | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511784 | EPDM | 2" | 50 | 16 | 1 | MT15DA | PO-DA | |
| 511791 | FPM | 2" | 50 | 16 | 1 | MT15DA | PO-DA |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
