2-Wege modularer Industriekugelhahn M1 aus PVC-U mit pneumatischem Antrieb und Stellungsrückmelder (pi-250V), silikonfrei, Sitzdichtung PTFE, Anschluss PE Schweißmuffe (metrisch) (d16–d63 / DN10–DN50), PN16, einfachwirkend mit Federrückstellung (PO-NC/PO-NO) oder doppeltwirkend (PO-DA) sowie wahlweise EPDM- oder FPM-Dichtung.
Beschreibung

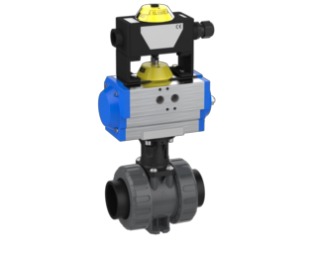

Kugelhahn 2W M1 metrisch – PE Schweißmuffe
- Anschluss: PE Schweißmuffe (metrisch)
- Sitzdichtung: PTFE
- Stellungsrückmelder: pi-250V
- silikonfrei
- Antrieb: pneumatisch (einfachwirkend PO-NC/PO-NO mit Federrückstellung oder doppeltwirkend PO-DA)
- Pneumatik-Antriebstypen: MT05-2, MT15-4, MT17-4 (einfachwirkend), MT05DA, MT15DA (doppeltwirkend)
- Dichtungswerkstoff: EPDM oder FPM
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Ansteuerung |
|---|---|---|---|---|---|---|---|---|
| 511540 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511547 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 511554 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511561 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 511568 | EPDM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511575 | FPM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 511541 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511548 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 511555 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511562 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 511569 | EPDM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511576 | FPM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 511542 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511549 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 511556 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511563 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 511570 | EPDM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511577 | FPM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 511543 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511550 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 511557 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511564 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 511571 | EPDM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511578 | FPM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 511544 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511551 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 511558 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511565 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 511572 | EPDM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511579 | FPM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 511545 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511552 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 511559 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511566 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 511573 | EPDM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511580 | FPM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 511546 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511553 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 511560 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511567 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 511574 | EPDM | 63 | 50 | 16 | 1 | MT15DA | PO-DA | |
| 511581 | FPM | 63 | 50 | 16 | 1 | MT15DA | PO-DA |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
Rezensionen
Es gibt noch keine Rezensionen.
