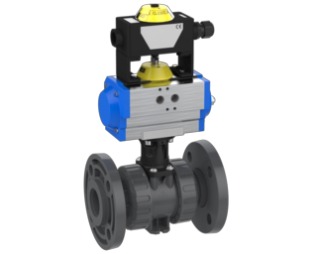

2-Wege modularer Industriekugelhahn M1 pneumatisch mit Stellungsrückmelder, silikonfrei – DIN-Losflansch (PVC-U)
2-Wege modularer Industriekugelhahn M1 aus PVC-U mit pneumatischem Antrieb und Stellungsrückmelder (pi-250V), silikonfrei, Sitzdichtung PTFE, Anschluss Losflansch (DIN) (d20–d63 / DN15–DN50), PN10, einfachwirkend mit Federrückstellung (PO-NC/PO-NO) oder doppeltwirkend (PO-DA) sowie wahlweise EPDM- oder FPM-Dichtung.
Beschreibung
Kugelhahn 2W M1 DIN – Losflansch
- Anschluss: Losflansch (DIN)
- Sitzdichtung: PTFE
- Stellungsrückmelder: pi-250V
- silikonfrei
- Antrieb: pneumatisch (einfachwirkend PO-NC/PO-NO mit Federrückstellung oder doppeltwirkend PO-DA)
- Pneumatik-Antriebstypen: MT05-2, MT15-4, MT17-4 (einfachwirkend), MT05DA, MT15DA (doppeltwirkend)
- Dichtungswerkstoff: EPDM oder FPM
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Ansteuerung |
|---|---|---|---|---|---|---|---|---|
| 511468 | EPDM | 20 | 15 | 10 | 1 | MT05-2 | PO-NC | |
| 511474 | FPM | 20 | 15 | 10 | 1 | MT05-2 | PO-NC | |
| 511480 | EPDM | 20 | 15 | 10 | 1 | MT05-2 | PO-NO | |
| 511486 | FPM | 20 | 15 | 10 | 1 | MT05-2 | PO-NO | |
| 511492 | EPDM | 20 | 15 | 10 | 1 | MT05DA | PO-DA | |
| 511498 | FPM | 20 | 15 | 10 | 1 | MT05DA | PO-DA | |
| 511469 | EPDM | 25 | 20 | 10 | 1 | MT05-2 | PO-NC | |
| 511475 | FPM | 25 | 20 | 10 | 1 | MT05-2 | PO-NC | |
| 511481 | EPDM | 25 | 20 | 10 | 1 | MT05-2 | PO-NO | |
| 511487 | FPM | 25 | 20 | 10 | 1 | MT05-2 | PO-NO | |
| 511493 | EPDM | 25 | 20 | 10 | 1 | MT05DA | PO-DA | |
| 511499 | FPM | 25 | 20 | 10 | 1 | MT05DA | PO-DA | |
| 511470 | EPDM | 32 | 25 | 10 | 1 | MT05-2 | PO-NC | |
| 511476 | FPM | 32 | 25 | 10 | 1 | MT05-2 | PO-NC | |
| 511482 | EPDM | 32 | 25 | 10 | 1 | MT05-2 | PO-NO | |
| 511488 | FPM | 32 | 25 | 10 | 1 | MT05-2 | PO-NO | |
| 511494 | EPDM | 32 | 25 | 10 | 1 | MT05DA | PO-DA | |
| 511500 | FPM | 32 | 25 | 10 | 1 | MT05DA | PO-DA | |
| 511471 | EPDM | 40 | 32 | 10 | 1 | MT15-4 | PO-NC | |
| 511477 | FPM | 40 | 32 | 10 | 1 | MT15-4 | PO-NC | |
| 511483 | EPDM | 40 | 32 | 10 | 1 | MT15-4 | PO-NO | |
| 511489 | FPM | 40 | 32 | 10 | 1 | MT15-4 | PO-NO | |
| 511495 | EPDM | 40 | 32 | 10 | 1 | MT15DA | PO-DA | |
| 511501 | FPM | 40 | 32 | 10 | 1 | MT15DA | PO-DA | |
| 511472 | EPDM | 50 | 40 | 10 | 1 | MT15-4 | PO-NC | |
| 511478 | FPM | 50 | 40 | 10 | 1 | MT15-4 | PO-NC | |
| 511484 | EPDM | 50 | 40 | 10 | 1 | MT15-4 | PO-NO | |
| 511490 | FPM | 50 | 40 | 10 | 1 | MT15-4 | PO-NO | |
| 511496 | EPDM | 50 | 40 | 10 | 1 | MT15DA | PO-DA | |
| 511502 | FPM | 50 | 40 | 10 | 1 | MT15DA | PO-DA | |
| 511473 | EPDM | 63 | 50 | 10 | 1 | MT17-4 | PO-NC | |
| 511479 | FPM | 63 | 50 | 10 | 1 | MT17-4 | PO-NC | |
| 511485 | EPDM | 63 | 50 | 10 | 1 | MT17-4 | PO-NO | |
| 511491 | FPM | 63 | 50 | 10 | 1 | MT17-4 | PO-NO | |
| 511497 | EPDM | 63 | 50 | 10 | 1 | MT15DA | PO-DA | |
| 511503 | FPM | 63 | 50 | 10 | 1 | MT15DA | PO-DA |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN10 |
| Einsatzbereich | Industrie & Prozess |
