2-Wege modularer Industriekugelhahn M1 pneumatisch mit Stellungsrückmeldung und Magnetventil, silikonfrei – PE Schweißmuffe metrisch (PVC-U)
2-Wege modularer Industriekugelhahn M1 aus PVC-U, pneumatisch angetrieben mit Stellungsrückmeldung (Schalter pi 250 V) und integriertem Magnetventil (5/2-3/2-Wege, 24 V DC), silikonfrei, Sitzdichtung PTFE, Anschluss PE Schweißmuffe (metrisch) (d16–d63 / DN10–DN50), PN16, mit den Antriebsfunktionen PO-NC, PO-NO oder PO-DA sowie wahlweise EPDM- oder FPM-Dichtung.
Beschreibung

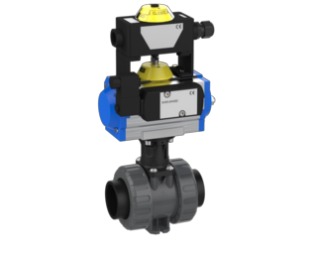

Kugelhahn 2W M1 metrisch – PE Schweißmuffe
- Anschluss: PE Schweißmuffe (metrisch)
- Sitzdichtung: PTFE
- silikonfrei
- Antrieb: pneumatisch (M1) mit Stellungsrückmeldung und Magnetventil
- Stellungsrückmeldung: Schalter pi 250 V
- Magnetventil: 5/2-3/2-Wege, 24 V DC
- Antriebsfunktion: PO-NC, PO-NO oder PO-DA
- Dichtungswerkstoff: EPDM oder FPM
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Ansteuerung |
|---|---|---|---|---|---|---|---|---|
| 512272 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 512279 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NC | |
| 512286 | EPDM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 512293 | FPM | 16 | 10 | 16 | 1 | MT05-2 | PO-NO | |
| 512300 | EPDM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 512307 | FPM | 16 | 10 | 16 | 1 | MT05DA | PO-DA | |
| 512273 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 512280 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NC | |
| 512287 | EPDM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 512294 | FPM | 20 | 15 | 16 | 1 | MT05-2 | PO-NO | |
| 512301 | EPDM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 512308 | FPM | 20 | 15 | 16 | 1 | MT05DA | PO-DA | |
| 512274 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 512281 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NC | |
| 512288 | EPDM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 512295 | FPM | 25 | 20 | 16 | 1 | MT05-2 | PO-NO | |
| 512302 | EPDM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 512309 | FPM | 25 | 20 | 16 | 1 | MT05DA | PO-DA | |
| 512275 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 512282 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NC | |
| 512289 | EPDM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 512296 | FPM | 32 | 25 | 16 | 1 | MT05-2 | PO-NO | |
| 512303 | EPDM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 512310 | FPM | 32 | 25 | 16 | 1 | MT05DA | PO-DA | |
| 512276 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 512283 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NC | |
| 512290 | EPDM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 512297 | FPM | 40 | 32 | 16 | 1 | MT15-4 | PO-NO | |
| 512304 | EPDM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 512311 | FPM | 40 | 32 | 16 | 1 | MT15DA | PO-DA | |
| 512277 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 512284 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NC | |
| 512291 | EPDM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 512298 | FPM | 50 | 40 | 16 | 1 | MT15-4 | PO-NO | |
| 512305 | EPDM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 512312 | FPM | 50 | 40 | 16 | 1 | MT15DA | PO-DA | |
| 512278 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 512285 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NC | |
| 512292 | EPDM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 512299 | FPM | 63 | 50 | 16 | 1 | MT17-4 | PO-NO | |
| 512306 | EPDM | 63 | 50 | 16 | 1 | MT15DA | PO-DA | |
| 512313 | FPM | 63 | 50 | 16 | 1 | MT15DA | PO-DA |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN16 |
| Einsatzbereich | Industrie & Prozess |
