2-Wege-Kugelhahn M1 mit Pneumatikantrieb, silikonfrei, Losflansch DIN (PVC-U)

2-Wege-Kugelhahn M1 mit Pneumatikantrieb, silikonfrei, Losflansch DIN (PVC-U)

2-Wege modularer Industriekugelhahn M1 aus PVC-U mit pneumatischem Schwenkantrieb, silikonfrei, mit Losflansch DIN (d20–d110), PTFE-Sitzdichtung, Dichtungswerkstoff EPDM oder FPM, PN10. Erhältlich mit einfachwirkendem Antrieb normal geschlossen (PO-NC) oder normal offen (PO-NO) sowie doppeltwirkend (PO-DA); die Antriebsgröße (Typ) richtet sich nach der Nennweite.

Anfrage senden

Kategorie:

Beschreibung

Marke: Industrie- & Prozesslösungen (Praher)

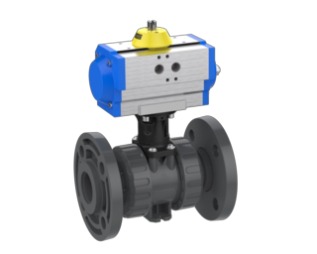

Kugelhahn 2W M1 Losflansch DIN, Pneumatikantrieb PO-NC/NO/DA (Code 48M)

Kugelhahn 2W M1 Losflansch DIN, Pneumatikantrieb PO-NC/NO/DA

  • Anschluss: Losflansch DIN
  • Antrieb: pneumatischer Schwenkantrieb (silikonfrei)
  • Ansteuerung: PO-NC (federrückstellend, normal geschlossen), PO-NO (federrückstellend, normal offen), PO-DA (doppeltwirkend)
  • Sitzdichtung: PTFE
  • Dichtungswerkstoffe: EPDM oder FPM
  • einzeln verpackt
Art.-Nr. (Praher) KLN-Nr. Dichtung d DN PN VE Typ Ansteuerung
511102 EPDM 20 15 10 1 MT05-2 PO-NC
511108 FPM 20 15 10 1 MT05-2 PO-NC
511114 EPDM 20 15 10 1 MT05-2 PO-NO
511120 FPM 20 15 10 1 MT05-2 PO-NO
511126 EPDM 20 15 10 1 MT05DA PO-DA
511132 FPM 20 15 10 1 MT05DA PO-DA
511103 EPDM 25 20 10 1 MT05-2 PO-NC
511109 FPM 25 20 10 1 MT05-2 PO-NC
511115 EPDM 25 20 10 1 MT05-2 PO-NO
511121 FPM 25 20 10 1 MT05-2 PO-NO
511127 EPDM 25 20 10 1 MT05DA PO-DA
511133 FPM 25 20 10 1 MT05DA PO-DA
511104 EPDM 32 25 10 1 MT05-2 PO-NC
511110 FPM 32 25 10 1 MT05-2 PO-NC
511116 EPDM 32 25 10 1 MT05-2 PO-NO
511122 FPM 32 25 10 1 MT05-2 PO-NO
511128 EPDM 32 25 10 1 MT05DA PO-DA
511134 FPM 32 25 10 1 MT05DA PO-DA
511105 EPDM 40 32 10 1 MT15-4 PO-NC
511111 FPM 40 32 10 1 MT15-4 PO-NC
511117 EPDM 40 32 10 1 MT15-4 PO-NO
511123 FPM 40 32 10 1 MT15-4 PO-NO
511129 EPDM 40 32 10 1 MT15DA PO-DA
511135 FPM 40 32 10 1 MT15DA PO-DA
511106 EPDM 50 40 10 1 MT15-4 PO-NC
511112 FPM 50 40 10 1 MT15-4 PO-NC
511118 EPDM 50 40 10 1 MT15-4 PO-NO
511124 FPM 50 40 10 1 MT15-4 PO-NO
511130 EPDM 50 40 10 1 MT15DA PO-DA
511136 FPM 50 40 10 1 MT15DA PO-DA
511107 EPDM 63 50 10 1 MT17-4 PO-NC
511113 FPM 63 50 10 1 MT17-4 PO-NC
511119 EPDM 63 50 10 1 MT17-4 PO-NO
511125 FPM 63 50 10 1 MT17-4 PO-NO
511131 EPDM 63 50 10 1 MT15DA PO-DA
511137 FPM 63 50 10 1 MT15DA PO-DA
513726 EPDM 75 65 10 1 MT30-4 PO-NC
513729 FPM 75 65 10 1 MT30-4 PO-NC
513732 EPDM 75 65 10 1 MT30-4 PO-NO
513735 FPM 75 65 10 1 MT30-4 PO-NO
513738 EPDM 75 65 10 1 MT20DA PO-DA
513741 FPM 75 65 10 1 MT20DA PO-DA
513727 EPDM 90 80 10 1 MT35-4 PO-NC
513730 FPM 90 80 10 1 MT35-4 PO-NC
513733 EPDM 90 80 10 1 MT35-4 PO-NO
513736 FPM 90 80 10 1 MT35-4 PO-NO
513739 EPDM 90 80 10 1 MT20DA PO-DA
513742 FPM 90 80 10 1 MT20DA PO-DA
513728 EPDM 110 80 10 1 MT35-4 PO-NC
513731 FPM 110 80 10 1 MT35-4 PO-NC
513734 EPDM 110 80 10 1 MT35-4 PO-NO
513737 FPM 110 80 10 1 MT35-4 PO-NO
513740 EPDM 110 80 10 1 MT20DA PO-DA
513743 FPM 110 80 10 1 MT20DA PO-DA
Maßzeichnung

Technische Zeichnung & Maße

DNdABCDEFHI
10164539,53355,55,53470,5-
15204539,53355,55,53470,597
202553,55140625,53677105
2532545143706,53879,5125
32406263,551846,54098140
40507872561016,545105,5150
50638784641156,550114165

Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb

Downloads & Anleitungen

Zusätzliche Informationen

Material

PVC-U
Druckstufe

PN10
Einsatzbereich

Industrie & Prozess
