2-Wege modularer Industriekugelhahn M1 elektrisch mit Positioner, silikonfrei – DIN-Losflansch (PVC-U)
2-Wege modularer Industriekugelhahn M1 aus PVC-U mit elektrischem Antrieb und Positionsrueckmeldung (posi), silikonfrei, Sitzdichtung PTFE, Anschluss Losflansch (DIN) (d20–d63 / DN15–DN50), PN10, in den Spannungsvarianten 15-30VAC und 90-240VAC sowie wahlweise EPDM- oder FPM-Dichtung.
Beschreibung

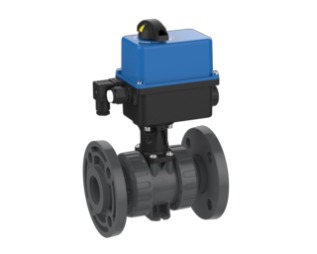

Kugelhahn 2W M1 DIN – Losflansch
- Anschluss: Losflansch (DIN)
- Sitzdichtung: PTFE
- EO
- posi (Positionsrueckmeldung)
- silikonfrei
- Antrieb: elektrisch mit Positioner
- Spannung: 15-30VAC oder 90-240VAC
- Dichtungswerkstoff: EPDM oder FPM
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Spannung |
|---|---|---|---|---|---|---|---|---|
| 510586 | EPDM | 20 | 15 | 10 | 1 | ER20 | 15-30VAC | |
| 510598 | FPM | 20 | 15 | 10 | 1 | ER20 | 15-30VAC | |
| 510592 | EPDM | 20 | 15 | 10 | 1 | ER20 | 90-240VAC | |
| 510604 | FPM | 20 | 15 | 10 | 1 | ER20 | 90-240VAC | |
| 510587 | EPDM | 25 | 20 | 10 | 1 | ER20 | 15-30VAC | |
| 510599 | FPM | 25 | 20 | 10 | 1 | ER20 | 15-30VAC | |
| 510593 | EPDM | 25 | 20 | 10 | 1 | ER20 | 90-240VAC | |
| 510605 | FPM | 25 | 20 | 10 | 1 | ER20 | 90-240VAC | |
| 510588 | EPDM | 32 | 25 | 10 | 1 | ER20 | 15-30VAC | |
| 510600 | FPM | 32 | 25 | 10 | 1 | ER20 | 15-30VAC | |
| 510594 | EPDM | 32 | 25 | 10 | 1 | ER20 | 90-240VAC | |
| 510606 | FPM | 32 | 25 | 10 | 1 | ER20 | 90-240VAC | |
| 510589 | EPDM | 40 | 32 | 10 | 1 | ER20 | 15-30VAC | |
| 510601 | FPM | 40 | 32 | 10 | 1 | ER20 | 15-30VAC | |
| 510595 | EPDM | 40 | 32 | 10 | 1 | ER20 | 90-240VAC | |
| 510607 | FPM | 40 | 32 | 10 | 1 | ER20 | 90-240VAC | |
| 510590 | EPDM | 50 | 40 | 10 | 1 | ER20 | 15-30VAC | |
| 510602 | FPM | 50 | 40 | 10 | 1 | ER20 | 15-30VAC | |
| 510596 | EPDM | 50 | 40 | 10 | 1 | ER20 | 90-240VAC | |
| 510608 | FPM | 50 | 40 | 10 | 1 | ER20 | 90-240VAC | |
| 510591 | EPDM | 63 | 50 | 10 | 1 | ER20 | 15-30VAC | |
| 510603 | FPM | 63 | 50 | 10 | 1 | ER20 | 15-30VAC | |
| 510597 | EPDM | 63 | 50 | 10 | 1 | ER20 | 90-240VAC | |
| 510609 | FPM | 63 | 50 | 10 | 1 | ER20 | 90-240VAC |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVC-U |
|---|---|
| Druckstufe | PN10 |
| Einsatzbereich | Industrie & Prozess |
