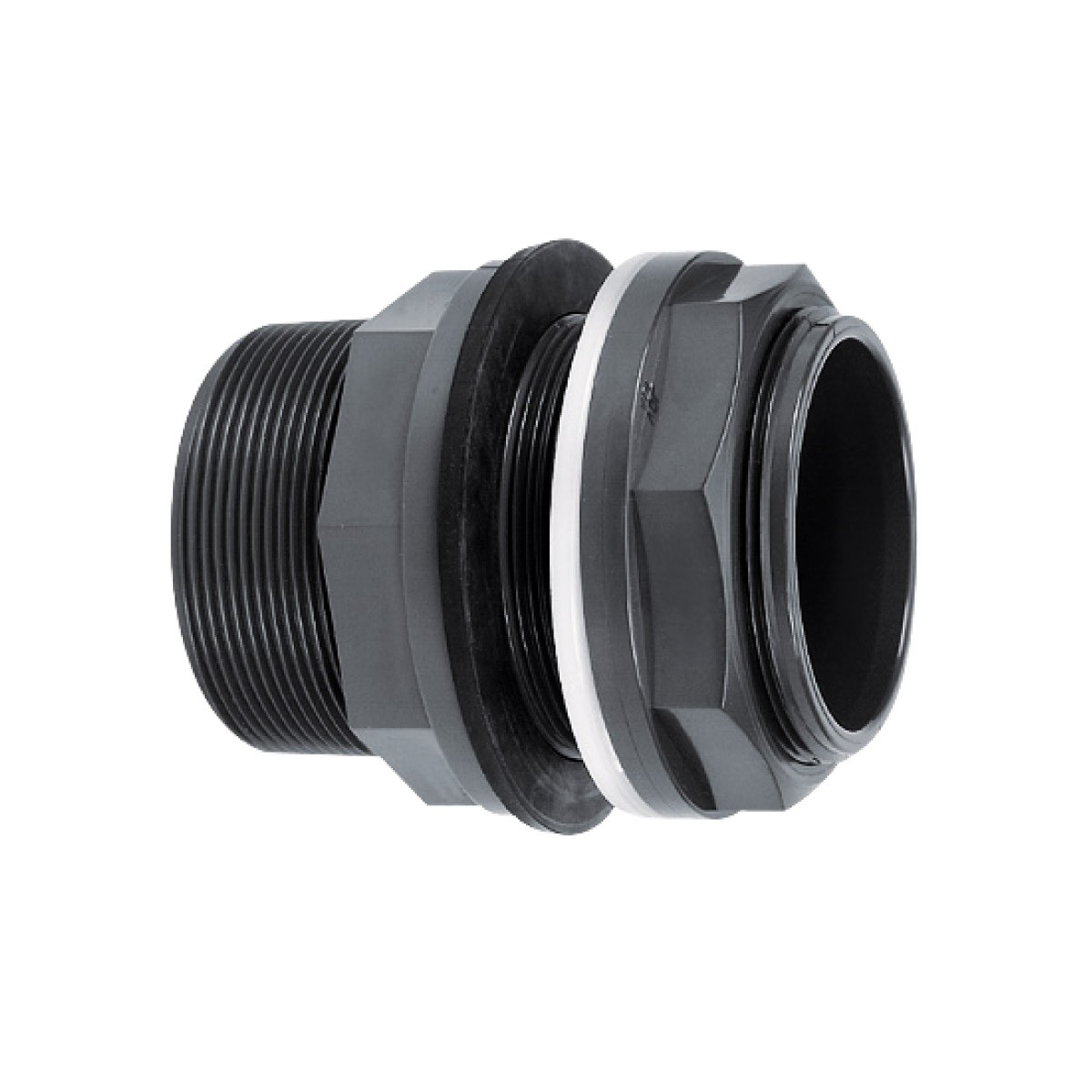

IBG® Behälterverschraubungen, Klebemuffe – Außen-/Innengewinde, Abdichtungsringe EPDM und Polyamide, grau
IBG® Behälterverschraubungen aus PVC-U (grau), Klebemuffe auf Außen-/Innengewinde, Abdichtungsringe aus EPDM und Polyamid. Größen d1 20 bis 90.
Beschreibung
IBG® Behälterverschraubungen, Klebemuffe – Außen-/Innengewinde, Abdichtungsringe EPDM und Polyamide, grau
- Werkstoff: PVC-U grau
- Ausführung: Klebemuffe – Außen-/Innengewinde
- Abdichtungsringe: EPDM und Polyamid
- Größen d1 20 bis 90
| Art.-Nr. (Peraplas) | KLN-Nr. | d1 | d2 | d3 | Z1 | C | D | B-kg | VE |
|---|---|---|---|---|---|---|---|---|---|
| 73404 | 51514806 | 20 | 3/4" | 3/4" | 13 | 17 | 42 | 0.05 | 10.00 |
| 73405 | 51514807 | 25 | 1" | 1" | 15 | 21 | 45 | 0.07 | 10.00 |
| 73406 | 51514808 | 32 | 1 1/4" | 1 1/4" | 17 | 23 | 47 | 0.13 | 10.00 |
| 73407 | 51514809 | 40 | 1 1/2" | 1 3/4" | 19 | 23 | 48 | 0.20 | 10.00 |
| 73409 | 51514811 | 50 | 2" | 2 1/4" | 21 | 27 | 52 | 0.31 | 10.00 |
| 73410 | 51514812 | 63 | 2 1/2" | 2 1/2" | 23 | 31 | 53 | 0.38 | 10.00 |
| 73411 | 51514813 | 75 | 3" | 3" | 36 | 34 | 56 | 0.56 | 10.00 |
| 73412 | 51514814 | 90 | 4" | M113 | 32 | 40 | 62 | 1.03 | 10.00 |
Technische Zeichnung & Maße
| d1 | d2 | d3 | Z1 | C | D | Gewicht [kg] |
|---|---|---|---|---|---|---|
| 20 | 3/4" | 3/4" | 13 | 17 | 42 | 0.05 |
| 25 | 1" | 1" | 15 | 21 | 45 | 0.07 |
| 32 | 11/4" | 11/4" | 17 | 23 | 47 | 0.13 |
| 40 | 11/2" | 13/4" | 19 | 23 | 48 | 0.20 |
| 50 | 2" | 21/4" | 21 | 27 | 52 | 0.31 |
| 63 | 21/2" | 21/2" | 23 | 31 | 53 | 0.38 |
| 75 | 3" | 3" | 36 | 34 | 56 | 0.56 |
| 90 | 4" | M113 | 32 | 40 | 62 | 1.03 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Zusätzliche Informationen
| Einsatzbereich | Pool & Schwimmbad |
|---|---|
| Material | PVC-U |
