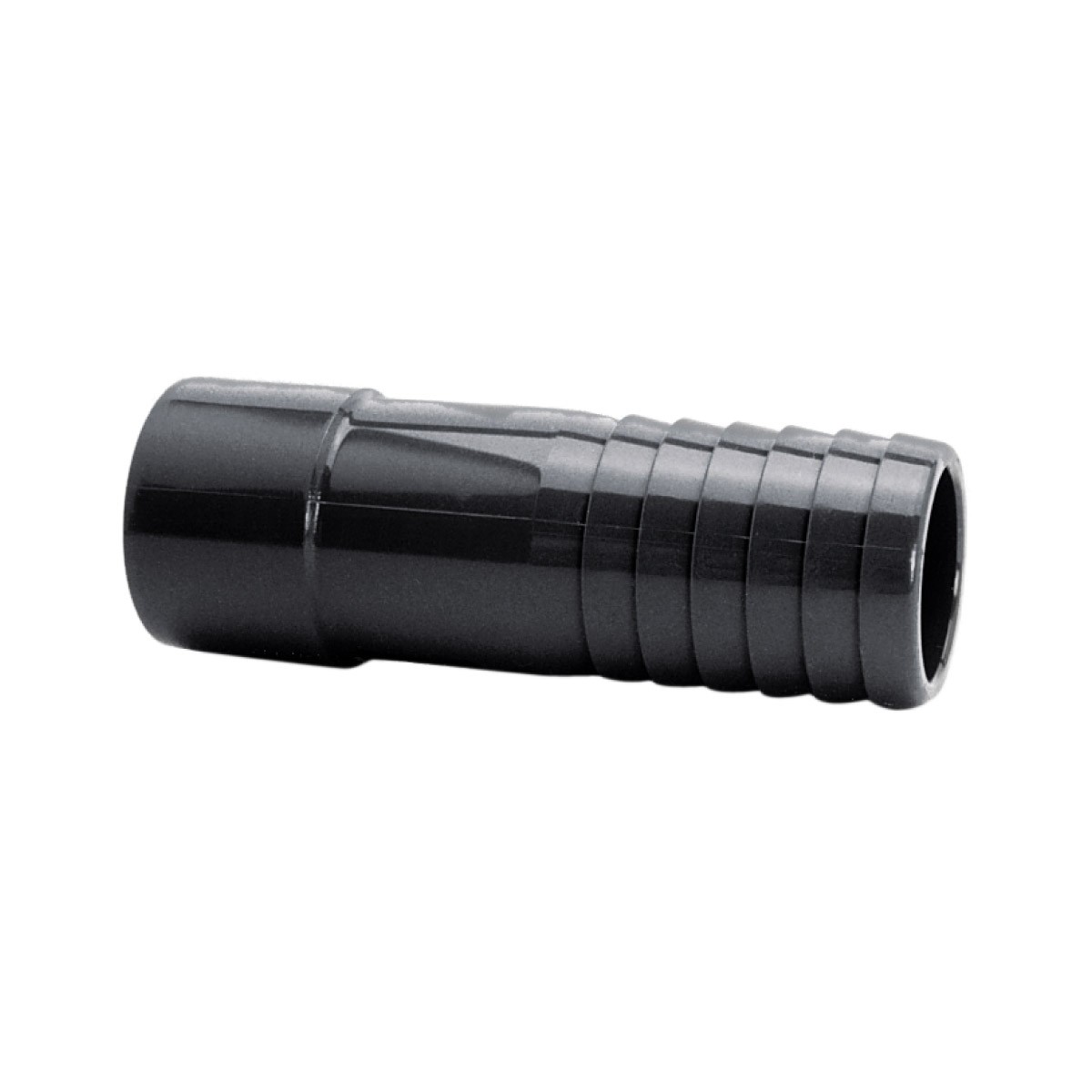

IBG® Druckschlauchtüllen, Klebestutzen, PN16, grau
IBG® Druckschlauchtüllen mit Klebestutzen aus PVC-U (grau), PN16. Für Schlauchdurchmesser D-d 10–63 mm.
Beschreibung
IBG® Druckschlauchtüllen, Klebestutzen, PN16, grau
- Werkstoff: PVC-U grau
- Ausführung: Schlauchtülle mit Klebestutzen
- Druckstufe: PN16
- Größen D-d 10-8 bis 63-60
- Nennweiten DN6–DN50
| Art.-Nr. (Peraplas) | KLN-Nr. | D-d | PN | DN | L | I | B-kg | VE |
|---|---|---|---|---|---|---|---|---|
| 71062 | 51513479 | 10-8 | 16 | 6 | 12 | 51 | 0.20 | 100.00 |
| 71063 | 51513480 | 12-12 | 16 | 8 | 12 | 51 | 0.01 | 200.00 |
| 70971 | 51513434 | 16-16 | 16 | 10 | 14 | 57,2 | 0.01 | 200.00 |
| 70972 | 51513435 | 20-20 | 16 | 15 | 16 | 73 | 0.01 | 180.00 |
| 70973 | 51513436 | 25-25 | 16 | 20 | 19 | 79 | 0.02 | 140.00 |
| 70974 | 51513437 | 32-30 | 16 | 25 | 22 | 89 | 0.04 | 120.00 |
| 70975 | 51513438 | 40-40 | 16 | 32 | 26 | 91 | 0.06 | 120.00 |
| 70976 | 51513439 | 50-50 | 16 | 40 | 31 | 105 | 0.10 | 70.00 |
| 70977 | 51513440 | 63-60 | 16 | 50 | 38 | 116 | 0.14 | 50.00 |
Technische Zeichnung & Maße
| D-d | DN | L | l | Gewicht [kg] |
|---|---|---|---|---|
| 10-8 | 6 | 12 | 51 | 0.20 |
| 12-12 | 8 | 12 | 51 | 0.01 |
| 16-16 | 10 | 14 | 57,2 | 0.01 |
| 20-20 | 15 | 16 | 73 | 0.01 |
| 25-25 | 20 | 19 | 79 | 0.02 |
| 32-30 | 25 | 22 | 89 | 0.04 |
| 40-40 | 32 | 26 | 91 | 0.06 |
| 50-50 | 40 | 31 | 105 | 0.10 |
| 63-60 | 50 | 38 | 116 | 0.14 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Zusätzliche Informationen
| Einsatzbereich | Pool & Schwimmbad |
|---|---|
| Material | PVC-U |
| Druckstufe | PN16 |
