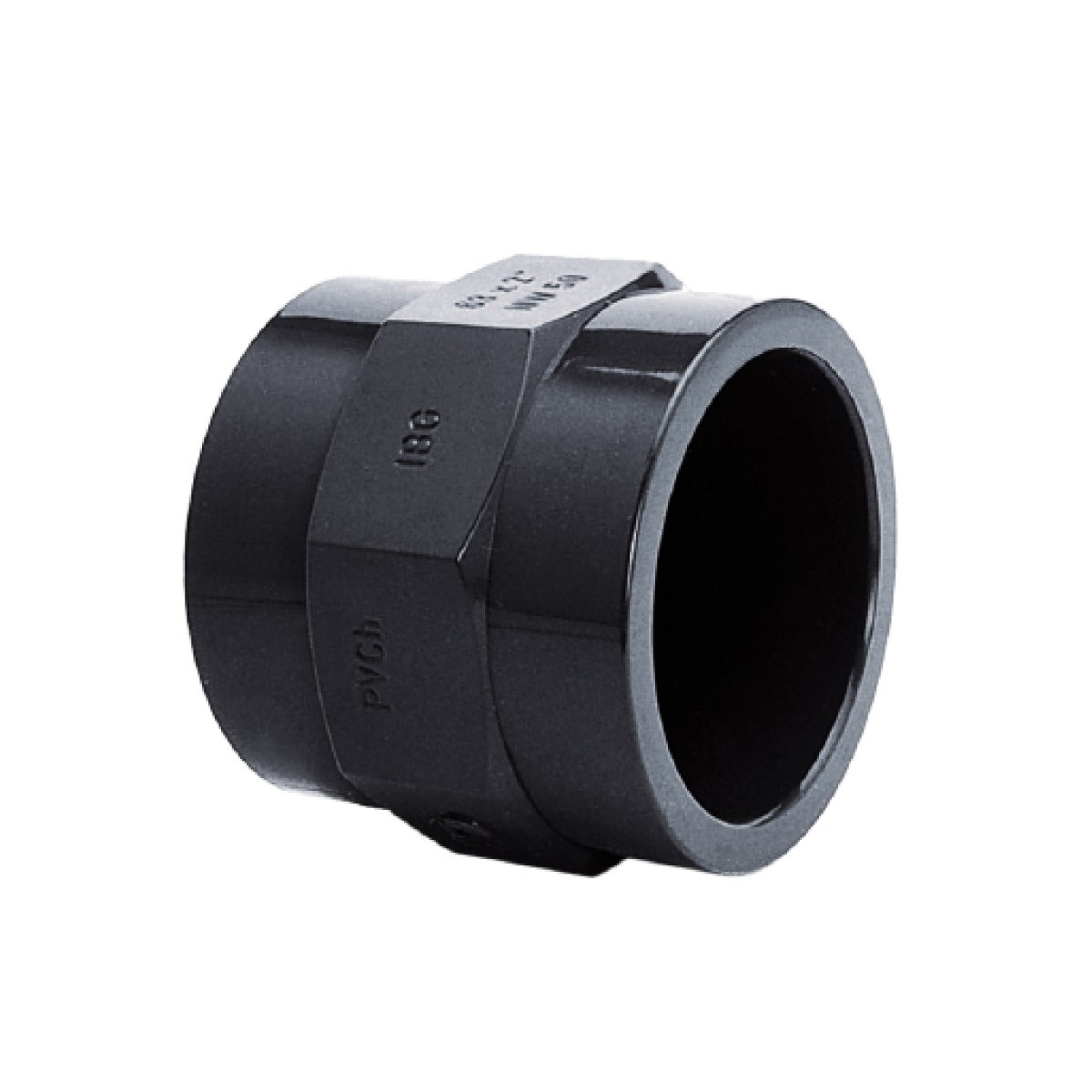

IBG® Übergangsmuffe Klebemuffe – Innengewinde, PN10, grau
IBG®-Übergangsmuffe aus PVC-U (grau), Klebemuffe auf Innengewinde (G), Druckstufe PN10. Größen d10–1/4″ bis d63–2″.
Beschreibung
IBG® Übergangsmuffe Klebemuffe – Innengewinde, PN10, grau
- Übergangsmuffe
- Anschluss: Klebemuffe / Innengewinde (G)
- Druckstufe PN10
- Werkstoff PVC-U, grau
| Art.-Nr. (Peraplas) | KLN-Nr. | d-G | PN | DN | L | Z | SW | E | B-kg | VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 72185 | 00001227 | 10 – 1/4“ | 10 | 6 | 11,5 | 4 | 22 | 15 | 0.04 | 150.00 |
| 72186 | 00001228 | 12 – 1/4“ | 10 | 8 | 11,5 | 4 | 22 | 17 | 0.01 | 100.00 |
| 71236 | 51513645 | 32 – 1“ | 10 | 25 | 22 | 5 | 46 | 42 | 0.05 | 60.00 |
| 71237 | 51513646 | 40 – 11/4“ | 10 | 32 | 26 | 5 | 55 | 52 | 0.07 | 50.00 |
| 71238 | 51513647 | 50 – 11/2“ | 10 | 40 | 31 | 7 | 65 | 62 | 0.11 | 100.00 |
| 71239 | 51513648 | 63 – 2“ | 10 | 50 | 38 | 7 | 80 | 78 | 0.19 | 90.00 |

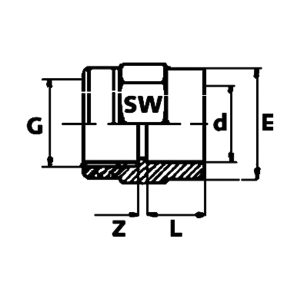

Technische Zeichnung & Maße
| d-G | DN | L | Z | SW | E | Gewicht [kg] |
|---|---|---|---|---|---|---|
| 10 - 1/4“ | 6 | 11,5 | 4 | 22 | 15 | 0.04 |
| 12 - 1/4“ | 8 | 11,5 | 4 | 22 | 17 | 0.01 |
| 32 - 1“ | 25 | 22 | 5 | 46 | 42 | 0.05 |
| 40 - 11/4“ | 32 | 26 | 5 | 55 | 52 | 0.07 |
| 50 - 11/2“ | 40 | 31 | 7 | 65 | 62 | 0.11 |
| 63 - 2“ | 50 | 38 | 7 | 80 | 78 | 0.19 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Zusätzliche Informationen
| Einsatzbereich | Pool & Schwimmbad |
|---|---|
| Material | PVC-U |
