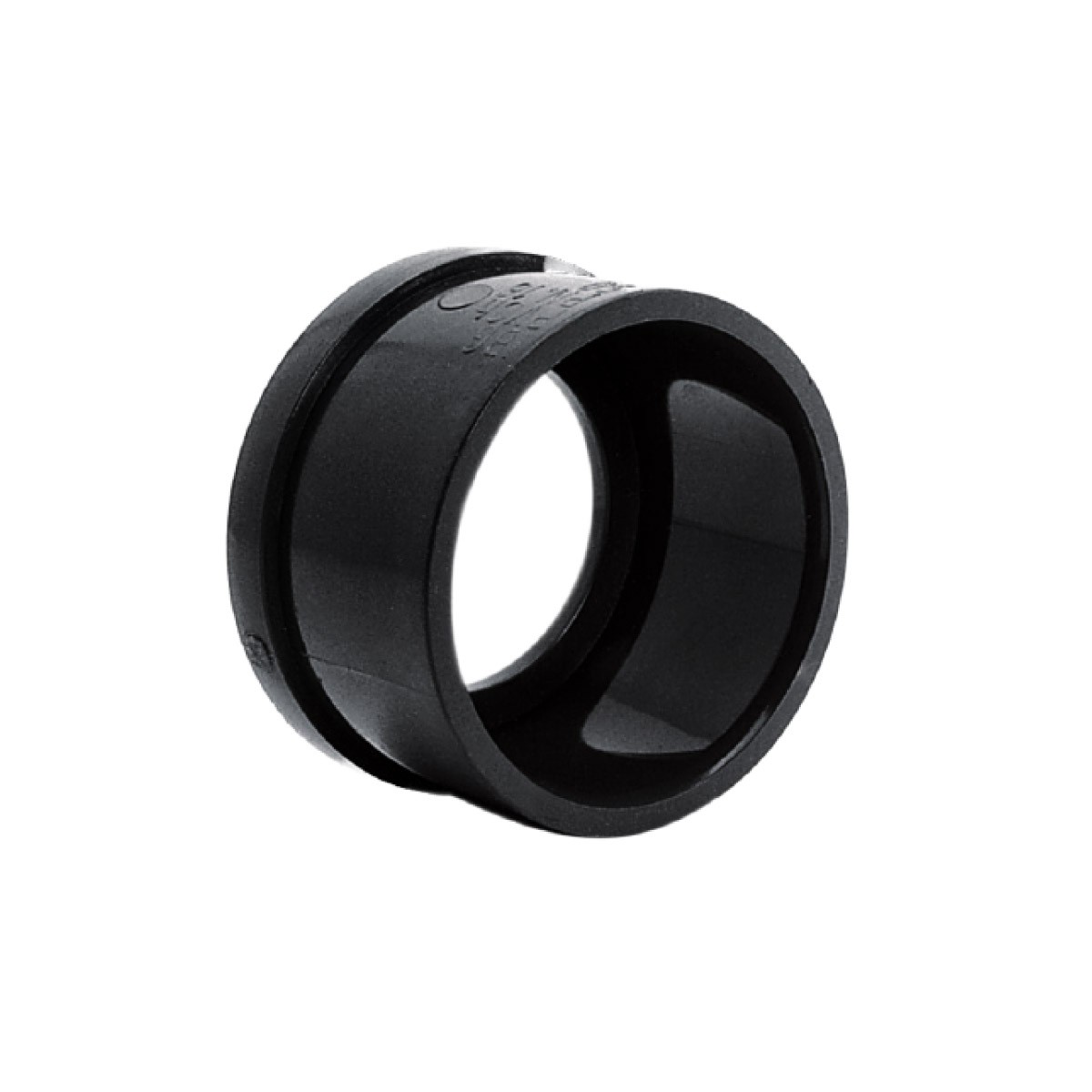

IBG® Einlegeteil (Ersatzteil Verschraubung)
IBG®-Einlegeteil als Ersatzteil für die IBG®-Verschraubung, d16 bis d110 (siehe Artikeltabelle).
Beschreibung
IBG® Einlegeteil (Ersatzteil Verschraubung)
- Ersatzteil für IBG®-Verschraubung
- Größen d16–d110
| Art.-Nr. (Peraplas) | KLN-Nr. | d | PN | DN | L | Z | D | E | B-kg | VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 71142 | 51513555 | 16 | 16 | 10 | 17 | 5 | 22 | 24 | 0.01 | 50.00 |
| 70560 | 51513124 | 20 | 16 | 15 | 19 | 5 | 27,5 | 30,1 | 0.01 | 280.00 |
| 70561 | 51513125 | 25 | 16 | 20 | 22 | 6 | 36 | 38,8 | 0.01 | 200.00 |
| 70562 | 51513126 | 32 | 16 | 25 | 25 | 6 | 41,5 | 44,7 | 0.02 | 300.00 |
| 70563 | 51513127 | 40 | 16 | 32 | 29 | 7 | 53 | 56,5 | 0.04 | 250.00 |
| 70564 | 51513128 | 50 | 16 | 40 | 34 | 7 | 59 | 62,6 | 0.04 | 250.00 |
| 70565 | 51513129 | 63 | 16 | 50 | 41 | 8 | 74 | 78,4 | 0.07 | 100.00 |
| 71117 | 51513532 | 75 | 16 | 65 | 44 | 9 | 92,5 | 97,2 | 0.17 | 25.00 |
| 71118 | 51513533 | 90 | 16 | 80 | 51 | 10 | 105 | 110 | 0.23 | 5.00 |
| 71119 | 51513534 | 110 | 10 | 100 | 61 | 12 | 129 | 134,4 | 0.32 | 5.00 |

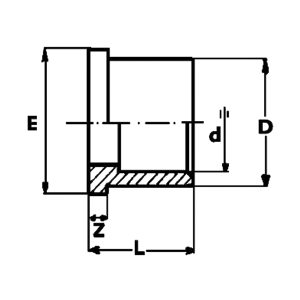

Technische Zeichnung & Maße
| d | DN | L | Z | D | E | Gewicht [kg] |
|---|---|---|---|---|---|---|
| 16 | 10 | 17 | 5 | 22 | 24 | 0.01 |
| 20 | 15 | 19 | 5 | 27,5 | 30,1 | 0.01 |
| 25 | 20 | 22 | 6 | 36 | 38,8 | 0.01 |
| 32 | 25 | 25 | 6 | 41,5 | 44,7 | 0.02 |
| 40 | 32 | 29 | 7 | 53 | 56,5 | 0.04 |
| 50 | 40 | 34 | 7 | 59 | 62,6 | 0.04 |
| 63 | 50 | 41 | 8 | 74 | 78,4 | 0.07 |
| 75 | 65 | 44 | 9 | 92,5 | 97,2 | 0.17 |
| 90 | 80 | 51 | 10 | 105 | 110 | 0.23 |
| 110 | 100 | 61 | 12 | 129 | 134,4 | 0.32 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Zusätzliche Informationen
| Einsatzbereich | Pool & Schwimmbad |
|---|
