IBG® Verschraubung Klebemuffe, grau
IBG®-Verschraubung (Union) aus PVC-U (grau) mit beidseitiger Klebemuffe, d10 bis d110 (PN16 bzw. PN10 bei den größten Dimensionen, siehe Artikeltabelle).
Beschreibung
IBG® Verschraubung Klebemuffe, grau
- Lösbare Verschraubung (Union)
- Anschluss: Klebemuffe / Klebemuffe
- Werkstoff PVC-U, grau
| Art.-Nr. (Peraplas) | KLN-Nr. | d | PN | DN | E | G | L | I | I1 | Z | B-kg | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 72114 | 00000817 | 10 | 16 | 6 | 31 | 5/8" | 37 | 15 | 22 | 13 | 0.03 | 200.00 |
| 71116 | 51513531 | 12 | 16 | 8 | 29 | 5/8" | 38 | 15 | 22 | 13 | 0.02 | 200.00 |
| 70682 | 51513199 | 16 | 16 | 10 | 34 | 3/4" | 41 | 17 | 24 | 13 | 0.03 | 100.00 |
| 70513 | 51513086 | 20 | 16 | 15 | 42 | 1" | 45 | 19 | 26 | 13 | 0.04 | 100.00 |
| 70683 | 51513200 | 25 | 16 | 20 | 53 | 11/4" | 51 | 22 | 29 | 13 | 0.06 | 100.00 |
| 70514 | 51513087 | 32 | 16 | 25 | 58 | 11/2" | 58 | 25 | 33 | 13 | 0.09 | 100.00 |
| 70515 | 51513088 | 40 | 16 | 32 | 73 | 2" | 67 | 29 | 38 | 15 | 0.15 | 60.00 |
| 70684 | 51513201 | 50 | 16 | 40 | 83 | 21/4" | 80 | 34 | 45 | 17 | 0.19 | 32.00 |
| 70685 | 51513202 | 63 | 16 | 50 | 103 | 23/4" | 99 | 42 | 56 | 21 | 0.36 | 20.00 |
| 70686 | 51513203 | 75 | 10 | 65 | 118 | 31/2" | 108 | 47 | 62 | 20 | 0.60 | 20.00 |
| 70687 | 51513204 | 90 | 10 | 80 | 135 | 4" | 124 | 56 | 68 | 22 | 0.75 | 20.00 |
| 70688 | 51513205 | 110 | 10 | 100 | 163 | 5" | 138 | 66 | 72 | 16 | 1.16 | 6.00 |

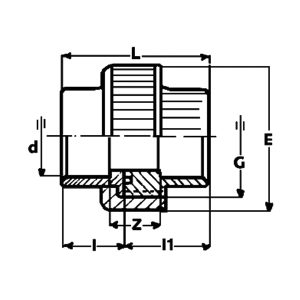

Technische Zeichnung & Maße
| d | DN | E | G | L | l | l1 | Z | Gewicht [kg] |
|---|---|---|---|---|---|---|---|---|
| 10 | 6 | 31 | 5/8" | 37 | 15 | 22 | 13 | 0.03 |
| 12 | 8 | 29 | 5/8" | 38 | 15 | 22 | 13 | 0.02 |
| 16 | 10 | 34 | 3/4" | 41 | 17 | 24 | 13 | 0.03 |
| 20 | 15 | 42 | 1" | 45 | 19 | 26 | 13 | 0.04 |
| 25 | 20 | 53 | 11/4" | 51 | 22 | 29 | 13 | 0.06 |
| 32 | 25 | 58 | 11/2" | 58 | 25 | 33 | 13 | 0.09 |
| 40 | 32 | 73 | 2" | 67 | 29 | 38 | 15 | 0.15 |
| 50 | 40 | 83 | 21/4" | 80 | 34 | 45 | 17 | 0.19 |
| 63 | 50 | 103 | 23/4" | 99 | 42 | 56 | 21 | 0.36 |
| 75 | 65 | 118 | 31/2" | 108 | 47 | 62 | 20 | 0.60 |
| 90 | 80 | 135 | 4" | 124 | 56 | 68 | 22 | 0.75 |
| 110 | 100 | 163 | 5" | 138 | 66 | 72 | 16 | 1.16 |
| Ocean Verschraubung, PN06, grau | B-kg | VE | Art.-Nr. | Preis € | Ocean Verschraubung Klebemuffe/Klebemuffe | Verschraubung Ocean PVC grau PVCu Klebemuffe d50 metrisch | EPDM | 0.10 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Zusätzliche Informationen
| Einsatzbereich | Pool & Schwimmbad |
|---|---|
| Material | PVC-U |
