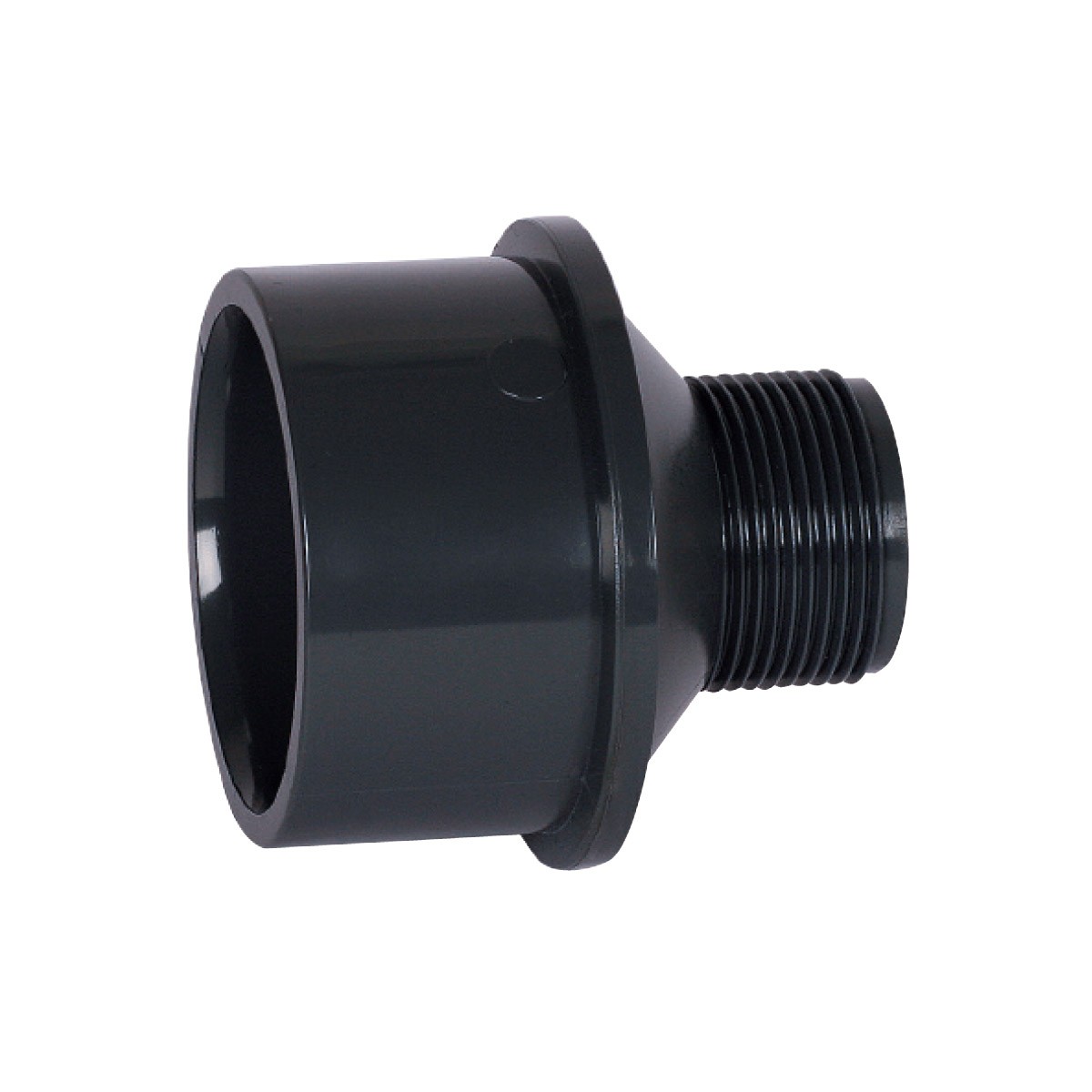

IBG® Übergangs-Muffennippel Klebemuffe / Außengewinde, PN16, grau

IBG® Übergangs-Muffennippel Klebemuffe / Außengewinde, PN16, grau

IBG®-Übergangs-Muffennippel aus PVC-U (grau), Klebemuffe auf Außengewinde, Druckstufe PN16. Größen d12/16–1/4″ bis d110–4″.

Anfrage senden

Kategorie:

Beschreibung

Marke: Schwimmbadtechnik (Peraplas)
IBG® Übergangs-Muffennippel Klebemuffe / Außengewinde, PN16, grau

IBG® Übergangs-Muffennippel Klebemuffe / Außengewinde, PN16, grau

  • Übergangs-Muffennippel
  • Anschluss: Klebemuffe / Außengewinde
  • Druckstufe PN16
  • Werkstoff PVC-U, grau
Art.-Nr. (Peraplas) KLN-Nr. d-D/G PN DN I Z SW B-kg VE
72187 51513894 12/16 – 1/4“ 16 8 34,5 11,5 28 0.01 300.00
71290 51513697 12/16 – 3/8“ 16 8 34,5 11,5 28 0.01 100.00
70853 51513371 16 – 3/8“ 16 10 34,5 11,5 28 0.01 100.00
71291 51513698 16/20 – 3/8“ 16 10 40,2 22 32 0.01 200.00
71292 51513699 16/20 – 1/2“ 16 10 40,2 22 32 0.02 180.00
70854 00001555 20 – 1/2“ 16 15 40,2 27 32 0.02 150.00
70963 51513426 20/25 – 1/2“ 16 15 48 29 36 0.02 150.00
70964 51513427 25/32 – 3/4“ 16 20 44 28 36 0.02 250.00
70856 51513373 25/32 – 1“ 16 20 48 29,5 36 0.02 230.00
70582 51513145 32/40 – 1“ 16 25 50,4 33 46 0.04 250.00
71293 51513700 32/40 – 11/4“ 16 25 53,4 30,3 46 0.04 200.00
70857 51513374 40/50 – 11/4“ 16 32 57 35 55 0.06 120.00
71294 51513701 40/50 – 11/2“ 16 32 60 33,6 55 0.06 120.00
71295 51513702 50 – 11/4“ 16 40 65 34 65 0.09 100.00
70508 51513084 50 – 11/2“ 16 40 65 34 65 0.09 120.00
71296 51513703 50 – 2“ 16 40 65 34 65 0.10 50.00
71297 51513704 50/63 – 11/2“ 16 40 65 34 65 0.10 120.00
71298 51513705 50/63 – 2“ 16 40 78 43 80 0.15 50.00
71299 51513706 63/75 – 11/4“ 16 50 84 43 x1) 0.13 100.00
71300 51513707 63/75 – 11/2“ 16 50 84 43 x1) 0.13 90.00
70509 51513085 63/75 – 2“ 16 50 84 43 x1) 0.15 90.00
71302 51513709 63/75 – 21/2“ 16 50 84 41,5 x1) 0.16 80.00
71301 51513708 63/75 – 2“ 16 50 75,5 42 80 0.15 100.00
71303 51513710 75/90 – 2“ 16 65 96 51,5 95 0.31 48.00
71304 51513711 75/90 – 21/2“ 16 65 100 56 95 0.34 24.00
71305 51513712 75/90 – 3“ 16 65 104 60 95 0.37 45.00
71306 51513713 90/110 – 21/2“ 16 80 110 59 115 0.57 27.00
71307 51513714 90/110 – 3“ 16 80 115 61,5 115 0.59 21.00
71308 51513715 90/110 – 4“ 16 80 122 71 115 0.60 5.00
71309 51513716 110 – 3“ 16 100 106 45 133 0.81 5.00
71310 51513717 110 – 4“ 16 100 125 64 138 0.80 5.00
Maßzeichnung

Technische Zeichnung & Maße

d-D/GDNlZSWGewicht [kg]
12/16 - 1/4“834,511,5280.01
12/16 - 3/8“834,511,5280.01
16 - 3/8“1034,511,5280.01
16/20 - 3/8“1040,222320.01
16/20 - 1/2“1040,222320.02
20 - 1/2“1540,227320.02
20/25 - 1/2“154829360.02
25/32 - 3/4“204428360.02
25/32 - 1“204829,5360.02
32/40 - 1“2550,433460.04
32/40 - 11/4“2553,430,3460.04
40/50 - 11/4“325735550.06
40/50 - 11/2“326033,6550.06
50 - 11/4“406534650.09
50 - 11/2“406534650.09
50 - 2“406534650.10
50/63 - 11/2“406534650.10
50/63 - 2“407843800.15
63/75 - 11/4“508443x1)0.13
63/75 - 11/2“508443x1)0.13
63/75 - 2“508443x1)0.15
63/75 - 21/2“508441,5x1)0.16
63/75 - 2“5075,542800.15
75/90 - 2“659651,5950.31
75/90 - 21/2“6510056950.34
75/90 - 3“6510460950.37
90/110 - 21/2“80110591150.57
90/110 - 3“8011561,51150.59
90/110 - 4“80122711150.60
110 - 3“100106451330.81
110 - 4“100125641380.80

Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung

Zusätzliche Informationen

Einsatzbereich

Pool & Schwimmbad
Material

PVC-U
