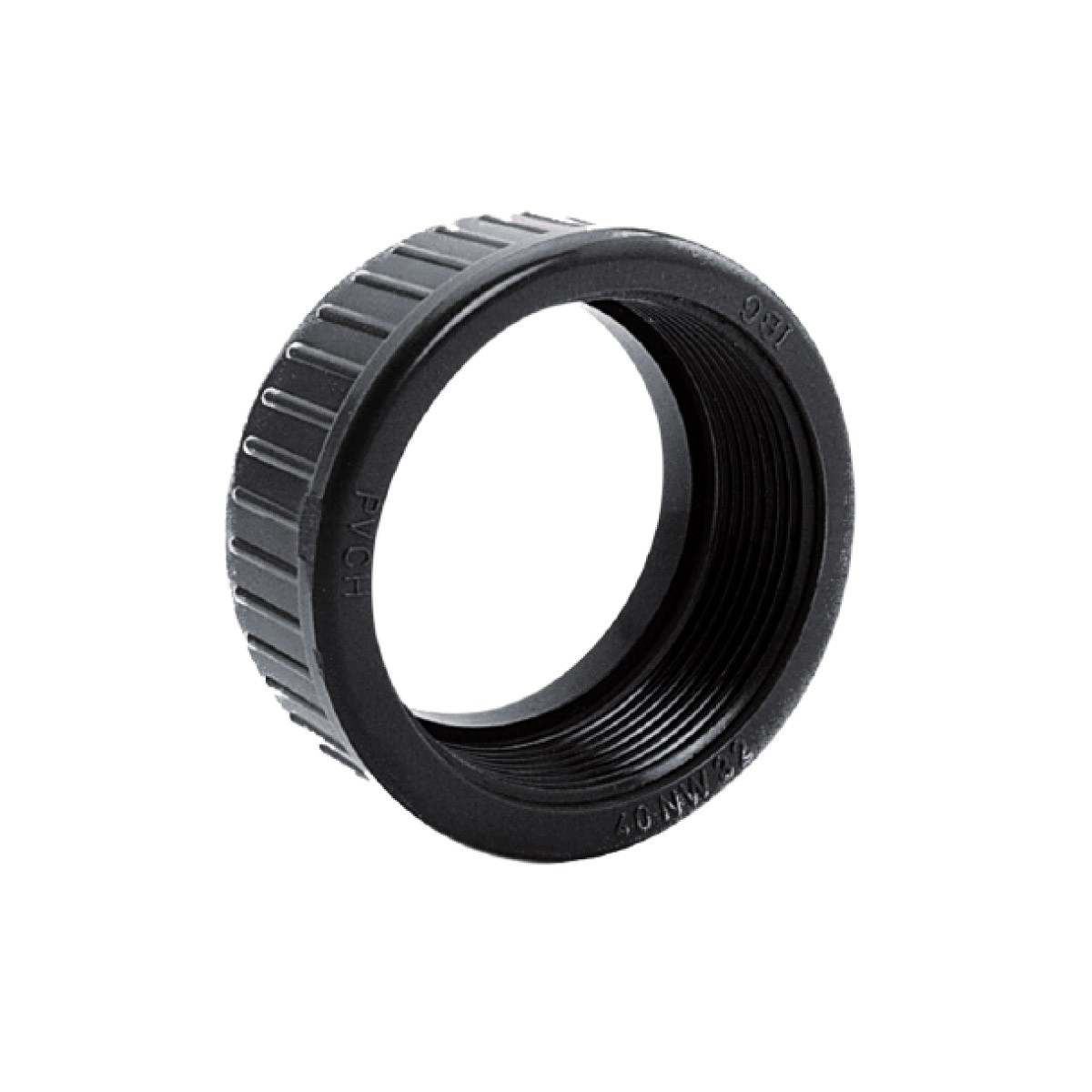

IBG® Überwurfmutter (Ersatzteil Verschraubung)
IBG®-Überwurfmutter als Ersatzteil für die IBG®-Verschraubung, Größen 3/4″-16 bis 5″-110 (siehe Artikeltabelle).
Beschreibung
IBG® Überwurfmutter (Ersatzteil Verschraubung)
- Ersatzteil für IBG®-Verschraubung
- Überwurfmutter
| Art.-Nr. (Peraplas) | KLN-Nr. | d | PN | DN | L | E | B-kg | VE |
|---|---|---|---|---|---|---|---|---|
| 70462 | 51513064 | 3/4“-16 | 16 | 10 | 21 | 35 | 0.02 | 200.00 |
| 70566 | 51513130 | 1“-20 | 16 | 15 | 23 | 43 | 0.02 | 150.00 |
| 70567 | 51513131 | 11/4“-25 | 16 | 20 | 25 | 53 | 0.03 | 100.00 |
| 70568 | 51513132 | 11/2“-32 | 16 | 25 | 27 | 60 | 0.04 | 120.00 |
| 70569 | 51513133 | 2“-40 | 16 | 32 | 30 | 74 | 0.06 | 75.00 |
| 70570 | 51513134 | 21/4“-50 | 16 | 40 | 32 | 83 | 0.08 | 60.00 |
| 70571 | 51513135 | 23/4“-63 | 16 | 50 | 37,5 | 103 | 0.15 | 50.00 |
| 71129 | 51513544 | 31/2“-75 | 16 | 65 | 43 | 120 | 0.20 | 25.00 |
| 71130 | 51513545 | 4“-90 | 16 | 80 | 45 | 135 | 0.36 | 6.00 |
| 71131 | 51513546 | 5“-110 | 10 | 100 | 51 | 160 | 0.39 | 2.00 |
Technische Zeichnung & Maße
| d | DN | L | E | Gewicht [kg] |
|---|---|---|---|---|
| 3/4“-16 | 10 | 21 | 35 | 0.02 |
| 1“-20 | 15 | 23 | 43 | 0.02 |
| 11/4“-25 | 20 | 25 | 53 | 0.03 |
| 11/2“-32 | 25 | 27 | 60 | 0.04 |
| 2“-40 | 32 | 30 | 74 | 0.06 |
| 21/4“-50 | 40 | 32 | 83 | 0.08 |
| 23/4“-63 | 50 | 37,5 | 103 | 0.15 |
| 31/2“-75 | 65 | 43 | 120 | 0.20 |
| 4“-90 | 80 | 45 | 135 | 0.36 |
| 5“-110 | 100 | 51 | 160 | 0.39 |
Maße in mm · Gewicht in kg · Buchstaben gemäß Zeichnung
Zusätzliche Informationen
| Einsatzbereich | Pool & Schwimmbad |
|---|
