2-Wege-Kugelhahn M1 Stellungsrückmeldung Ag-Ni, silikonfrei – Losflansch (DIN) (PP-H)
2-Wege modularer Industriekugelhahn M1 aus PP-H mit Losflansch (DIN) und integrierter Stellungsrückmeldung (Schalter pi NO Ag-Ni 15-250V AC), Sitzdichtung PTFE, silikonfrei, PN10.
Beschreibung

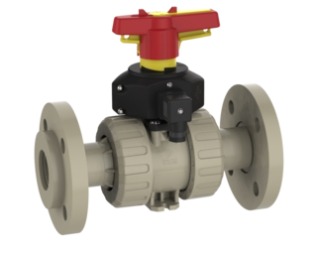

Kugelhahn 2W M1 Ag-Ni, Losflansch (DIN)
- Losflansch (DIN)
- lang
- Sitzdichtung: PTFE
- Schalter: pi NO Ag-Ni 15-250V AC
- einzeln verpackt
- silikonfrei
- Werkstoff: PP-H
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 512398 | EPDM | 20 | 15 | 10 | 1 | |
| 512404 | FPM | 20 | 15 | 10 | 1 | |
| 512399 | EPDM | 25 | 20 | 10 | 1 | |
| 512405 | FPM | 25 | 20 | 10 | 1 | |
| 512400 | EPDM | 32 | 25 | 10 | 1 | |
| 512406 | FPM | 32 | 25 | 10 | 1 | |
| 512401 | EPDM | 40 | 32 | 10 | 1 | |
| 512407 | FPM | 40 | 32 | 10 | 1 | |
| 512402 | EPDM | 50 | 40 | 10 | 1 | |
| 512408 | FPM | 50 | 40 | 10 | 1 | |
| 512403 | EPDM | 63 | 50 | 10 | 1 | |
| 512409 | FPM | 63 | 50 | 10 | 1 |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PP-H |
|---|---|
| Druckstufe | PN10 |
| Einsatzbereich | Industrie & Prozess |
