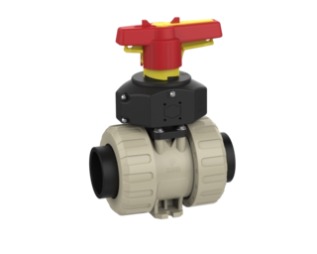

2-Wege-Kugelhahn M1 Stellungsrückmeldung PNP, silikonfrei – PE Schweißmuffe (PP-H)
2-Wege modularer Industriekugelhahn M1 aus PP-H mit PE Schweißmuffe und integrierter Stellungsrückmeldung (Schalter pi PNP 10-30V DC), Sitzdichtung PTFE, silikonfrei, PN10.
Beschreibung
Kugelhahn 2W M1 PNP, PE Schweißmuffe
- PE Schweißmuffe
- Sitzdichtung: PTFE
- Schalter: pi PNP 10-30V DC
- einzeln verpackt
- silikonfrei
- Werkstoff: PP-H
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 512450 | EPDM | 16 | 10 | 10 | 1 | |
| 512457 | FPM | 16 | 10 | 10 | 1 | |
| 512451 | EPDM | 20 | 15 | 10 | 1 | |
| 512458 | FPM | 20 | 15 | 10 | 1 | |
| 512452 | EPDM | 25 | 20 | 10 | 1 | |
| 512459 | FPM | 25 | 20 | 10 | 1 | |
| 512453 | EPDM | 32 | 25 | 10 | 1 | |
| 512460 | FPM | 32 | 25 | 10 | 1 | |
| 512454 | EPDM | 40 | 32 | 10 | 1 | |
| 512461 | FPM | 40 | 32 | 10 | 1 | |
| 512455 | EPDM | 50 | 40 | 10 | 1 | |
| 512462 | FPM | 50 | 40 | 10 | 1 | |
| 512456 | EPDM | 63 | 50 | 10 | 1 | |
| 512463 | FPM | 63 | 50 | 10 | 1 |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PP-H |
|---|---|
| Druckstufe | PN10 |
| Einsatzbereich | Industrie & Prozess |
