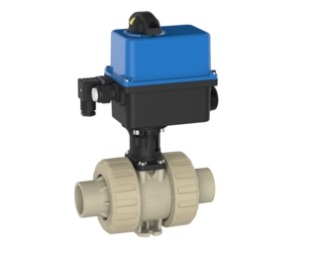

2-Wege-Kugelhahn M1 Elektroantrieb standard, silikonfrei – PP-Schweißstutzen, Antrieb ER20/ER60 (PP-H)
2-Wege modularer Kugelhahn M1 aus PP-H mit PP-Schweißstutzen und Elektroantrieb ER20/ER60 (Ansteuerung 24V AC/DC oder 90-240VAC), Sitzdichtung PTFE, silikonfrei, d16-d110, PN10.
Beschreibung
Kugelhahn 2W M1 Elektroantrieb ER20/ER60, PP-Schweißstutzen
- PP-Schweißstutzen
- Sitzdichtung: PTFE
- EO
- Elektroantrieb standard
- silikonfrei
- Werkstoff: PP-H
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Typ | Spannung |
|---|---|---|---|---|---|---|---|---|
| 512502 | EPDM | 16 | 10 | 10 | 1 | ER20 | 24V AC/DC | |
| 512516 | FPM | 16 | 10 | 10 | 1 | ER20 | 24V AC/DC | |
| 512509 | EPDM | 16 | 10 | 10 | 1 | ER20 | 90-240VAC | |
| 512523 | FPM | 16 | 10 | 10 | 1 | ER20 | 90-240VAC | |
| 512503 | EPDM | 20 | 15 | 10 | 1 | ER20 | 24V AC/DC | |
| 512517 | FPM | 20 | 15 | 10 | 1 | ER20 | 24V AC/DC | |
| 512510 | EPDM | 20 | 15 | 10 | 1 | ER20 | 90-240VAC | |
| 512524 | FPM | 20 | 15 | 10 | 1 | ER20 | 90-240VAC | |
| 512504 | EPDM | 25 | 20 | 10 | 1 | ER20 | 24V AC/DC | |
| 512518 | FPM | 25 | 20 | 10 | 1 | ER20 | 24V AC/DC | |
| 512511 | EPDM | 25 | 20 | 10 | 1 | ER20 | 90-240VAC | |
| 512525 | FPM | 25 | 20 | 10 | 1 | ER20 | 90-240VAC | |
| 512505 | EPDM | 32 | 25 | 10 | 1 | ER20 | 24V AC/DC | |
| 512519 | FPM | 32 | 25 | 10 | 1 | ER20 | 24V AC/DC | |
| 512512 | EPDM | 32 | 25 | 10 | 1 | ER20 | 90-240VAC | |
| 512526 | FPM | 32 | 25 | 10 | 1 | ER20 | 90-240VAC | |
| 512506 | EPDM | 40 | 32 | 10 | 1 | ER20 | 24V AC/DC | |
| 512520 | FPM | 40 | 32 | 10 | 1 | ER20 | 24V AC/DC | |
| 512513 | EPDM | 40 | 32 | 10 | 1 | ER20 | 90-240VAC | |
| 512527 | FPM | 40 | 32 | 10 | 1 | ER20 | 90-240VAC | |
| 512507 | EPDM | 50 | 40 | 10 | 1 | ER20 | 24V AC/DC | |
| 512521 | FPM | 50 | 40 | 10 | 1 | ER20 | 24V AC/DC | |
| 512514 | EPDM | 50 | 40 | 10 | 1 | ER20 | 90-240VAC | |
| 512528 | FPM | 50 | 40 | 10 | 1 | ER20 | 90-240VAC | |
| 512508 | EPDM | 63 | 50 | 10 | 1 | ER20 | 24V AC/DC | |
| 512522 | FPM | 63 | 50 | 10 | 1 | ER20 | 24V AC/DC | |
| 512515 | EPDM | 63 | 50 | 10 | 1 | ER20 | 90-240VAC | |
| 512529 | FPM | 63 | 50 | 10 | 1 | ER20 | 90-240VAC | |
| 513792 | EPDM | 75 | 65 | 10 | 1 | ER60 | 24V AC/DC | |
| 513798 | FPM | 75 | 65 | 10 | 1 | ER60 | 24V AC/DC | |
| 513795 | EPDM | 75 | 65 | 10 | 1 | ER60 | 90-240VAC | |
| 513801 | FPM | 75 | 65 | 10 | 1 | ER60 | 90-240VAC | |
| 513793 | EPDM | 90 | 80 | 10 | 1 | ER60 | 24V AC/DC | |
| 513799 | FPM | 90 | 80 | 10 | 1 | ER60 | 24V AC/DC | |
| 513796 | EPDM | 90 | 80 | 10 | 1 | ER60 | 90-240VAC | |
| 513802 | FPM | 90 | 80 | 10 | 1 | ER60 | 90-240VAC | |
| 513794 | EPDM | 110 | 80 | 10 | 1 | ER60 | 24V AC/DC | |
| 513800 | FPM | 110 | 80 | 10 | 1 | ER60 | 24V AC/DC | |
| 513797 | EPDM | 110 | 80 | 10 | 1 | ER60 | 90-240VAC | |
| 513803 | FPM | 110 | 80 | 10 | 1 | ER60 | 90-240VAC |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PP-H |
|---|---|
| Druckstufe | PN10 |
| Einsatzbereich | Industrie & Prozess |
