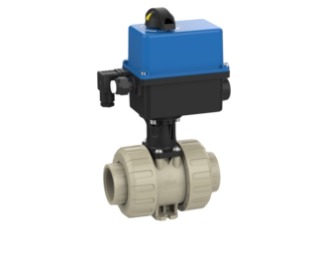

2-Wege-Kugelhahn M1 elektrisch mit Failsafe, silikonfrei – PP-Schweißmuffe (PP-H)
2-Wege modularer Industriekugelhahn M1 aus PP-H mit PP-Schweißmuffe, elektrischem Antrieb ER20 mit Failsafe-Funktion (Ansteuerung 15-30VAC oder 90-240VAC), Sitzdichtung PTFE, silikonfrei, d16-d63, PN10.
Beschreibung
Kugelhahn 2W M1 elektrisch Failsafe, PP-Schweißmuffe
- PP-Schweißmuffe
- Sitzdichtung: PTFE
- EO
- failsafe
- Antrieb ER20
- silikonfrei
- Werkstoff: PP-H
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE | Spannung |
|---|---|---|---|---|---|---|---|
| 512634 | EPDM | 16 | 10 | 10 | 1 | 15-30VAC | |
| 512648 | FPM | 16 | 10 | 10 | 1 | 15-30VAC | |
| 512641 | EPDM | 16 | 10 | 10 | 1 | 90-240VAC | |
| 512655 | FPM | 16 | 10 | 10 | 1 | 90-240VAC | |
| 512635 | EPDM | 20 | 15 | 10 | 1 | 15-30VAC | |
| 512649 | FPM | 20 | 15 | 10 | 1 | 15-30VAC | |
| 512642 | EPDM | 20 | 15 | 10 | 1 | 90-240VAC | |
| 512656 | FPM | 20 | 15 | 10 | 1 | 90-240VAC | |
| 512636 | EPDM | 25 | 20 | 10 | 1 | 15-30VAC | |
| 512650 | FPM | 25 | 20 | 10 | 1 | 15-30VAC | |
| 512643 | EPDM | 25 | 20 | 10 | 1 | 90-240VAC | |
| 512657 | FPM | 25 | 20 | 10 | 1 | 90-240VAC | |
| 512637 | EPDM | 32 | 25 | 10 | 1 | 15-30VAC | |
| 512651 | FPM | 32 | 25 | 10 | 1 | 15-30VAC | |
| 512644 | EPDM | 32 | 25 | 10 | 1 | 90-240VAC | |
| 512658 | FPM | 32 | 25 | 10 | 1 | 90-240VAC | |
| 512638 | EPDM | 40 | 32 | 10 | 1 | 15-30VAC | |
| 512652 | FPM | 40 | 32 | 10 | 1 | 15-30VAC | |
| 512645 | EPDM | 40 | 32 | 10 | 1 | 90-240VAC | |
| 512659 | FPM | 40 | 32 | 10 | 1 | 90-240VAC | |
| 512639 | EPDM | 50 | 40 | 10 | 1 | 15-30VAC | |
| 512653 | FPM | 50 | 40 | 10 | 1 | 15-30VAC | |
| 512646 | EPDM | 50 | 40 | 10 | 1 | 90-240VAC | |
| 512660 | FPM | 50 | 40 | 10 | 1 | 90-240VAC | |
| 512640 | EPDM | 63 | 50 | 10 | 1 | 15-30VAC | |
| 512654 | FPM | 63 | 50 | 10 | 1 | 15-30VAC | |
| 512647 | EPDM | 63 | 50 | 10 | 1 | 90-240VAC | |
| 512661 | FPM | 63 | 50 | 10 | 1 | 90-240VAC |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PP-H |
|---|---|
| Druckstufe | PN10 |
| Einsatzbereich | Industrie & Prozess |
