3-Wege-Kugelhahn S4 mit Elektroantrieb, L-Kugel, PVDF-Schweißmuffe (PVDF)
3-Wege-Industriekugelhahn Typ S4 aus PVDF mit Elektroantrieb (Ausführung EO) und L-Kugel (L-Bohrung), Anschluss PVDF-Schweißmuffe. Antriebstypen ER20 (GF3, PN16, d16–d63) und 510 (PN10, d16–d32). Sitzdichtung PTFE, Dichtungswerkstoff FPM. Katalog-Code 68.
Beschreibung
Der 3-Wege-Kugelhahn Typ S4 aus PVDF ist mit Elektroantrieb (Ausführung EO) und L-Kugel (L-Bohrung) ausgeführt. Anschluss: PVDF-Schweißmuffe (metrisch). Die Sitzdichtung besteht aus PTFE, der Dichtungswerkstoff ist FPM. Verfügbar mit dem Antrieb ER20 (GF3) in den Spannungen 15-30VAC und 90-240VAC (d16–d63, DN10–DN50, PN16) sowie mit dem Antrieb 510 in den Ausführungen IND 12-24V AC/DC und ECO 230VAC (d16–d32, DN10–DN25, PN10). Verpackungseinheit 1. Katalog-Code 68. Preise sind nicht Bestandteil dieser Daten.

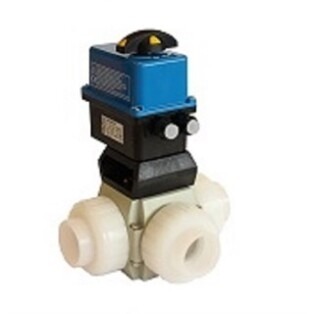

Kugelhahn 3W S4 metrisch, PVDF-Schweißmuffe, L-Kugel, Elektroantrieb (ER20 GF3 + 510)
- 3-Wege-Kugelhahn Typ S4
- Werkstoff: PVDF
- Betätigung: Elektroantrieb (Ausführung EO)
- Kugelform: L-Kugel (L-Bohrung)
- Sitzdichtung: PTFE
- Dichtungswerkstoff: FPM
- Anschluss: PVDF-Schweißmuffe (metrisch)
- Antriebstypen: ER20 (GF3) und 510
- Spannungen ER20: 15-30VAC, 90-240VAC (PN16, d16–d63)
- Spannungen 510: IND 12-24V AC/DC, ECO 230VAC (PN10, d16–d32)
- Verpackungseinheit (VE) 1
- Katalog-Code 68
| Art.-Nr. (Praher) | KLN-Nr. | d | DN | Typ | Spannung | PN |
|---|---|---|---|---|---|---|
| 129246 | 16 | 10 | ER20 | 15-30VAC | 16 | |
| 129247 | 16 | 10 | ER20 | 90-240VAC | 16 | |
| 129757A | 16 | 10 | 510 | IND 12-24V AC/DC | 10 | |
| 129758 | 16 | 10 | 510 | ECO 230VAC | 10 | |
| 129250 | 20 | 15 | ER20 | 15-30VAC | 16 | |
| 129251 | 20 | 15 | ER20 | 90-240VAC | 16 | |
| 129765A | 20 | 15 | 510 | IND 12-24V AC/DC | 10 | |
| 129766 | 20 | 15 | 510 | ECO 230VAC | 10 | |
| 129254 | 25 | 20 | ER20 | 15-30VAC | 16 | |
| 129255 | 25 | 20 | ER20 | 90-240VAC | 16 | |
| 129773A | 25 | 20 | 510 | IND 12-24V AC/DC | 10 | |
| 129774 | 25 | 20 | 510 | ECO 230VAC | 10 | |
| 129258 | 32 | 25 | ER20 | 15-30VAC | 16 | |
| 129259 | 32 | 25 | ER20 | 90-240VAC | 16 | |
| 129781A | 32 | 25 | 510 | IND 12-24V AC/DC | 10 | |
| 129782 | 32 | 25 | 510 | ECO 230VAC | 10 | |
| 129262 | 40 | 32 | ER20 | 15-30VAC | 16 | |
| 129263 | 40 | 32 | ER20 | 90-240VAC | 16 | |
| 129266 | 50 | 40 | ER20 | 15-30VAC | 16 | |
| 129267 | 50 | 40 | ER20 | 90-240VAC | 16 | |
| 129270 | 63 | 50 | ER20 | 15-30VAC | 16 | |
| 129271 | 63 | 50 | ER20 | 90-240VAC | 16 |
Technische Zeichnung & Maße
| d | DN | L | L1 | A | D | H | B | Y | C | Z |
|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 10 | 152 | 158 | 100 | 53 | 72 | 40 | 52,8 | 50 | 105,5 |
| 20 | 15 | 162 | 168 | 100 | 53 | 72 | 40 | 52,8 | 50 | 105,5 |
| 25 | 20 | 191 | 197 | 120 | 70 | 81,5 | 51,5 | 63 | 60 | 126 |
| 32 | 25 | 200 | 206 | 120 | 70 | 81,5 | 51,5 | 63,5 | 60 | 127 |
| 40 | 32 | 249 | 255 | 162 | 101 | 107,5 | 73 | 84,5 | 81 | 169 |
| 50 | 40 | 261 | 267 | 162 | 101 | 107,5 | 73 | 85,5 | 81 | 171 |
| 63 | 50 | 296 | 302 | 181 | 121,5 | 116,5 | 85 | 96,5 | 90,5 | 193 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVDF |
|---|---|
| Druckstufe | PN10, PN16 |
| Dimension | d16-d63 / DN10-DN50 |
| Anschlussart | PVDF-Schweißmuffe |
| Einsatzbereich | Industrie & Prozess |
| Betätigung | Elektroantrieb |
| Kugelform | L-Kugel |
| Antrieb | ER20, 510 |
| Spannung | 15-30VAC, 90-240VAC, IND 12-24V AC/DC, ECO 230VAC |
| Sitzdichtung | PTFE |
| Dichtungswerkstoff | FPM |
