Absperrklappe K4 DIN-ANSI-JIS-BS (Wafer), Sicherheitsgriff (PVDF)
Handbetätigte Absperrklappe K4 aus PVDF mit Sicherheitsgriff, Anschluss DIN-ANSI-JIS-BS (Wafer), FPM-Auskleidung. d75–d225 / DN65–DN200, PN10. Katalog-Code 67.
Beschreibung
Die Absperrklappe K4 aus PVDF ist in dieser Ausführung handbetätigt mit Sicherheitsgriff. Anschlussart: DIN-ANSI-JIS-BS (Wafer). Die Auskleidung/Dichtung ist FPM. Abmessungen d75–d225 (DN65–DN200), Nenndruck PN10, Verpackungseinheit 1. Katalog-Code 67. Preise sind nicht Bestandteil dieser Daten.

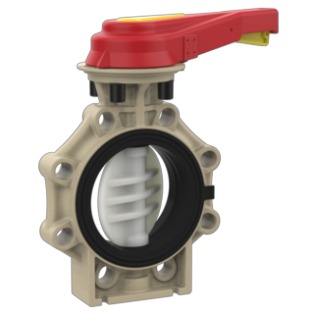

Absperrklappe K4 DIN-ANSI-JIS-BS (Wafer), Sicherheitsgriff, Code 67
- Absperrklappe (Butterfly Valve) Typ K4
- Werkstoff: PVDF
- Handbetätigt mit Sicherheitsgriff
- Anschluss: DIN-ANSI-JIS-BS (Wafer)
- Auskleidung/Dichtung: FPM
- Abmessungen d75–d225 / DN65–DN200
- PN10
- Verpackungseinheit (VE) 1
- Katalog-Code 67
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 244321 | FPM | 75-2 1/2" | 65 | 10 | 1 | |
| 244322 | FPM | 90-3" | 80 | 10 | 1 | |
| 244323 | FPM | 110-4" | 100 | 10 | 1 | |
| 244324 | FPM | 140-5" | 125 | 10 | 1 | |
| 244325 | FPM | 160-6" | 150 | 10 | 1 | |
| 244326 | FPM | 225-8" | 200 | 10 | 1 |
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVDF |
|---|---|
| Druckstufe | PN10 |
| Dimension | d75–d225 / DN65–DN200 |
| Anschlussart | DIN-ANSI-JIS-BS (Zwischenflansch/Wafer) |
| Einsatzbereich | Industrie & Prozess |
| Betätigung | Sicherheitsgriff |
| Anschlussnorm | DIN-ANSI-JIS-BS (Wafer) |
| Dichtungswerkstoff | FPM |
| Katalog-Code | 67 |
