Absperrklappe K4 Lug Type ANSI, Handgetriebe (Code 68) (PVDF)
Handbetätigte Absperrklappe K4 aus PVDF mit Handgetriebe (Schneckengetriebe), Flanschanschluss, Anschluss Lug Type ANSI, FPM-Auskleidung, Katalog-Code 68. d75–d280 / DN65–DN250, PN10 (DN250: PN8).
Beschreibung
Die Absperrklappe K4 aus PVDF ist in dieser Ausführung handbetätigt mit Handgetriebe (Schneckengetriebe) und Flanschanschluss, Katalog-Code 68. Anschlussart: Lug Type ANSI. Auskleidung/Dichtung FPM. Abmessungen d75–d280 (DN65–DN250), PN10, bei DN250 PN8, Verpackungseinheit 1. Preise sind nicht Bestandteil dieser Daten.

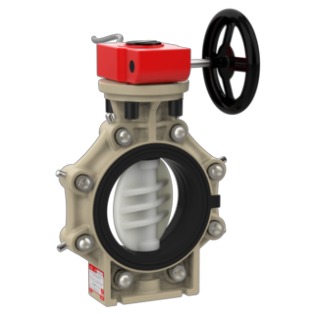

Absperrklappe K4 Lug Type ANSI, Flanschanschluss, Handgetriebe, Code 68
- Absperrklappe (Butterfly Valve) Typ K4
- Werkstoff: PVDF
- Handbetätigt mit Handgetriebe (Schneckengetriebe)
- Flanschanschluss
- Anschluss: Lug Type ANSI
- Auskleidung/Dichtung: FPM
- Abmessungen 2 1/2"–10" / DN65–DN250
- PN10 (DN250: PN8)
- Verpackungseinheit (VE) 1
- Katalog-Code 68
| Art.-Nr. (Praher) | KLN-Nr. | Dichtung | d | DN | PN | VE |
|---|---|---|---|---|---|---|
| 245671 | FPM | 2 1/2" | 65 | 10 | 1 | |
| 245672 | FPM | 3" | 80 | 10 | 1 | |
| 245673 | FPM | 4" | 100 | 10 | 1 | |
| 245674 | FPM | 5" | 125 | 10 | 1 | |
| 245675 | FPM | 6" | 150 | 10 | 1 | |
| 245676 | FPM | 8" | 200 | 10 | 1 | |
| 245677 | FPM | 10" | 250 | 8 | 1 |
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVDF |
|---|---|
| Druckstufe | PN10, PN8 |
| Dimension | 2 1/2"–10" / DN65–DN250 |
| Anschlussart | Lug Type ANSI |
| Einsatzbereich | Industrie & Prozess |
| Betätigung | Handgetriebe (Schneckengetriebe) |
| Anschlussnorm | Lug Type ANSI |
| Dichtungswerkstoff | FPM |
| Katalog-Code | 68 |
