2-Wege-Industriekugelhahn M1 Adapterset silikonfrei – Gewindemuffe R (BSP) (PVDF)

Beschreibung

Der 2-Wege-Industriekugelhahn M1 Adapterset silikonfrei – Gewindemuffe R (BSP) ist ein silikonfrei gefertigter Industriekugelhahn aus PVDF für den Prozess- und Anlagenbau mit aggressiven bzw. hochreinen Medien. Adapterset-Ausführung (Antriebsadapter statt Handhebel). Die Sitzdichtung besteht aus PTFE, der Dichtungswerkstoff ist FPM. Anschlussart: Gewindemuffe R (BSP). Nenndruck durchgängig PN16. Abmessungen 3/8"–2" (DN10–DN50). Einzeln verpackt. Katalog-Code 60M. Preise sind nicht Bestandteil dieser Daten.

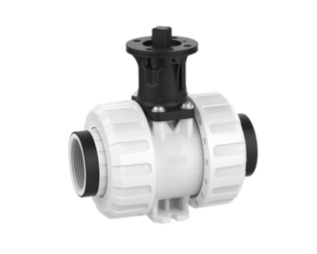

Kugelhahn 2W M1 – Gewindemuffe R (BSP) (FPM)

• Gewindemuffe R (BSP)
• Sitzdichtung: PTFE
• einzeln verpackt
• Dichtungswerkstoff: FPM

Art.-Nr. (Praher)	KLN-Nr.	Dichtung	d	DN	PN	VE
210404		FPM	3/8"	10	16	9
210405		FPM	1/2"	15	16	9
210406		FPM	3/4"	20	16	8
210407		FPM	1"	25	16	8
210408		FPM	1 1/4"	32	16	8
210409		FPM	1 1/2"	40	16	6
210410		FPM	2"	50	16	4

Technische Zeichnung & Maße

DN	d	A	B	C	D	E	F	H	I
10	16	45	39,5	33	55,5	5,5	34	70,5	-
15	20	45	39,5	33	55,5	5,5	34	70,5	97
20	25	53,5	51	40	62	5,5	36	77	105
25	32	54	51	43	70	6,5	38	79,5	125
32	40	62	63,5	51	84	6,5	40	98	140
40	50	78	72	56	101	6,5	45	105,5	150
50	63	87	84	64	115	6,5	50	114	165

Maße in mm · Buchstaben gemäß Zeichnung

Downloads & Anleitungen

• PDFpvdf-kugelhahn-m1-adapterset-gewindemuffe-bsp – DatenblattPDF herunterladen
