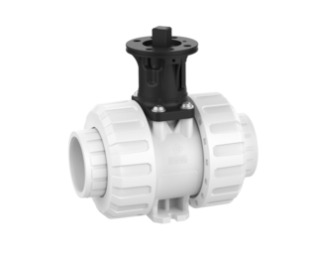

2-Wege-Industriekugelhahn M1 Adapterset silikonfrei – PVDF-Schweißmuffe (metrisch) (PVDF)

Beschreibung

Der 2-Wege-Industriekugelhahn M1 Adapterset silikonfrei – PVDF-Schweißmuffe (metrisch) ist ein silikonfrei gefertigter Industriekugelhahn aus PVDF für den Prozess- und Anlagenbau mit aggressiven bzw. hochreinen Medien. Adapterset-Ausführung (Antriebsadapter statt Handhebel). Die Sitzdichtung besteht aus PTFE, der Dichtungswerkstoff ist FPM. Anschlussart: PVDF-Schweißmuffe (metrisch). Nenndruck durchgängig PN16. Abmessungen d16–d110 (DN10–DN80). Einzeln verpackt. Katalog-Code 60M. Preise sind nicht Bestandteil dieser Daten.

Kugelhahn 2W M1 – PVDF-Schweißmuffe (metrisch) (FPM)

• PVDF-Schweißmuffe
• Sitzdichtung: PTFE
• einzeln verpackt
• Dichtungswerkstoff: FPM

Art.-Nr. (Praher)	KLN-Nr.	Dichtung	d	DN	PN	VE
124747		FPM	16	10	16	9
124748		FPM	20	15	16	9
124749		FPM	25	20	16	8
124750		FPM	32	25	16	8
124751		FPM	40	32	16	8
124752		FPM	50	40	16	6
124753		FPM	63	50	16	4
124316		FPM	75	65	16	1
124317		FPM	90	80	16	1
124318		FPM	110	80	16	1

Technische Zeichnung & Maße

DN	d	A	B	C	D	E	F	H	I
10	16	45	39,5	33	55,5	5,5	34	70,5	-
15	20	45	39,5	33	55,5	5,5	34	70,5	97
20	25	53,5	51	40	62	5,5	36	77	105
25	32	54	51	43	70	6,5	38	79,5	125
32	40	62	63,5	51	84	6,5	40	98	140
40	50	78	72	56	101	6,5	45	105,5	150
50	63	87	84	64	115	6,5	50	114	165

Maße in mm · Buchstaben gemäß Zeichnung

Downloads & Anleitungen

• PDFpvdf-kugelhahn-m1-adapterset-schweissmuffe – DatenblattPDF herunterladen
