2-Wege-Kugelhahn M1 pneumatisch mit Magnetventil, PVDF-Schweißmuffe (metrisch) (PVDF)
Modularer 2-Wege-Industriekugelhahn M1 aus PVDF mit pneumatischem Antrieb (PO), aufgebautem Magnetventil (5/2-3/2-Wege, 24 VDC), silikonfrei. Anschluss: PVDF-Schweißmuffe (metrisch). Sitzdichtung PTFE, Dichtungswerkstoff FPM. Antriebsausführungen PO-NC, PO-NO, PO-DA. d16–d63 / DN10–DN50, PN16.
Beschreibung
Der 2-Wege modulare Industriekugelhahn M1 aus PVDF ist mit pneumatischem Antrieb (PO), aufgebautem Magnetventil (5/2-3/2-Wege Magnetventil 24 VDC) ausgeführt und silikonfrei gefertigt. Die Sitzdichtung besteht aus PTFE, der Dichtungswerkstoff ist FPM. Der Antrieb ist in den Ausführungen PO-NC, PO-NO und PO-DA erhältlich. Anschlussart: PVDF-Schweißmuffe (metrisch). Abmessungen d16–d63 / DN10–DN50; Nenndruck PN16, Verpackungseinheit 1. Katalog-Code 68M. Preise sind nicht Bestandteil dieser Daten.

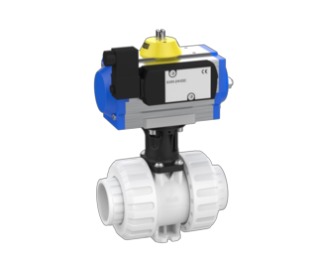

Kugelhahn 2W M1 metrisch, PVDF-Schweißmuffe (Antrieb PO-NC / PO-NO / PO-DA)
- Modularer 2-Wege-Industriekugelhahn Typ M1
- Werkstoff: PVDF
- Pneumatischer Antrieb (PO) mit Magnetventil 5/2-3/2-Wege 24 VDC
- Antriebsausführungen: PO-NC, PO-NO, PO-DA
- Sitzdichtung: PTFE
- Dichtungswerkstoff: FPM
- Silikonfrei gefertigt
- Anschluss: PVDF-Schweißmuffe (metrisch)
- Abmessungen d16–d63 / DN10–DN50
- PN16
- Verpackungseinheit (VE) 1
- Katalog-Code 68M
| Art.-Nr. (Praher) | KLN-Nr. | Antrieb | d | DN | Typ |
|---|---|---|---|---|---|
| 513540 | PO-NC | 16 | 10 | MT05-2 | |
| 513547 | PO-NO | 16 | 10 | MT05-2 | |
| 513554 | PO-DA | 16 | 10 | MT05DA | |
| 513541 | PO-NC | 20 | 15 | MT05-2 | |
| 513548 | PO-NO | 20 | 15 | MT05-2 | |
| 513555 | PO-DA | 20 | 15 | MT05DA | |
| 513542 | PO-NC | 25 | 20 | MT05-2 | |
| 513549 | PO-NO | 25 | 20 | MT05-2 | |
| 513556 | PO-DA | 25 | 20 | MT05DA | |
| 513543 | PO-NC | 32 | 25 | MT05-2 | |
| 513550 | PO-NO | 32 | 25 | MT05-2 | |
| 513557 | PO-DA | 32 | 25 | MT05DA | |
| 513544 | PO-NC | 40 | 32 | MT15-4 | |
| 513551 | PO-NO | 40 | 32 | MT15-4 | |
| 513558 | PO-DA | 40 | 32 | MT15DA | |
| 513545 | PO-NC | 50 | 40 | MT15-4 | |
| 513552 | PO-NO | 50 | 40 | MT15-4 | |
| 513559 | PO-DA | 50 | 40 | MT15DA | |
| 513546 | PO-NC | 63 | 50 | MT17-4 | |
| 513553 | PO-NO | 63 | 50 | MT17-4 | |
| 513560 | PO-DA | 63 | 50 | MT15DA |
Technische Zeichnung & Maße
| DN | d | A | B | C | D | E | F | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | - |
| 15 | 20 | 45 | 39,5 | 33 | 55,5 | 5,5 | 34 | 70,5 | 97 |
| 20 | 25 | 53,5 | 51 | 40 | 62 | 5,5 | 36 | 77 | 105 |
| 25 | 32 | 54 | 51 | 43 | 70 | 6,5 | 38 | 79,5 | 125 |
| 32 | 40 | 62 | 63,5 | 51 | 84 | 6,5 | 40 | 98 | 140 |
| 40 | 50 | 78 | 72 | 56 | 101 | 6,5 | 45 | 105,5 | 150 |
| 50 | 63 | 87 | 84 | 64 | 115 | 6,5 | 50 | 114 | 165 |
Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
Downloads & Anleitungen
Zusätzliche Informationen
| Material | PVDF |
|---|---|
| Druckstufe | PN16 |
| Dimension | d16-d63 / DN10-DN50 |
| Anschlussart | PVDF-Schweißmuffe |
| Einsatzbereich | Industrie & Prozess |
| Antrieb | PO-NC, PO-NO, PO-DA |
| Sitzdichtung | PTFE |
| Dichtungswerkstoff | FPM |
| Magnetventil | 5/2-3/2-Wege 24 VDC |
