2-Wege-Kugelhahn M1 pneumatisch mit Stellungsrückmelder, silikonfrei – PVDF-Schweißmuffe (PVDF)

Beschreibung

Der 2-Wege modulare Industriekugelhahn M1 aus PVDF ist pneumatisch mit Stellungsrückmelder (pi-250V) ausgeführt und wird silikonfrei gefertigt. Der Anschluss erfolgt über PVDF-Schweißmuffe. Die Sitzdichtung besteht aus PTFE, als Dichtungswerkstoff kommt FPM zum Einsatz. Der pneumatische Antrieb ist in den Ansteuerungsvarianten PO-NC / PO-NO / PO-DA verfügbar (Antriebstypen MT05-2, MT05DA, MT15-4, MT15DA, MT17-4). Abmessungen d16–d63 / DN10–DN50, Nenndruck PN16, Verpackungseinheit 1. Katalog-Code 68M. Preise sind nicht Bestandteil dieser Daten.

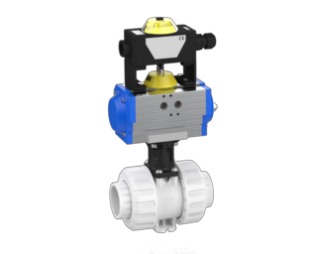

Kugelhahn 2W M1 pneumatisch mit Stellungsrückmelder (pi-250V) – PVDF-Schweißmuffe

• PVDF-Schweißmuffe
• Sitzdichtung: PTFE
• Ansteuerung: PO-NC / PO-NO / PO-DA
• Antrieb: pneumatisch mit Stellungsrückmelder (pi-250V)
• Dichtungswerkstoff: FPM
• einzeln verpackt
• silikonfrei
• Werkstoff: PVDF

Art.-Nr. (Praher)	KLN-Nr.	Dichtung	d	DN	PN	VE	Typ	Ansteuerung
513462		FPM	16	10	16	1	MT05-2	PO-NC
513469		FPM	16	10	16	1	MT05-2	PO-NO
513476		FPM	16	10	16	1	MT05DA	PO-DA
513463		FPM	20	15	16	1	MT05-2	PO-NC
513470		FPM	20	15	16	1	MT05-2	PO-NO
513477		FPM	20	15	16	1	MT05DA	PO-DA
513464		FPM	25	20	16	1	MT05-2	PO-NC
513471		FPM	25	20	16	1	MT05-2	PO-NO
513478		FPM	25	20	16	1	MT05DA	PO-DA
513465		FPM	32	25	16	1	MT05-2	PO-NC
513472		FPM	32	25	16	1	MT05-2	PO-NO
513479		FPM	32	25	16	1	MT05DA	PO-DA
513466		FPM	40	32	16	1	MT15-4	PO-NC
513473		FPM	40	32	16	1	MT15-4	PO-NO
513480		FPM	40	32	16	1	MT15DA	PO-DA
513467		FPM	50	40	16	1	MT15-4	PO-NC
513474		FPM	50	40	16	1	MT15-4	PO-NO
513481		FPM	50	40	16	1	MT15DA	PO-DA
513468		FPM	63	50	16	1	MT17-4	PO-NC
513475		FPM	63	50	16	1	MT17-4	PO-NO
513482		FPM	63	50	16	1	MT15DA	PO-DA

Technische Zeichnung & Maße

DN	d	A	B	C	D	E	F	H	I
10	16	45	39,5	33	55,5	5,5	34	70,5	-
15	20	45	39,5	33	55,5	5,5	34	70,5	97
20	25	53,5	51	40	62	5,5	36	77	105
25	32	54	51	43	70	6,5	38	79,5	125
32	40	62	63,5	51	84	6,5	40	98	140
40	50	78	72	56	101	6,5	45	105,5	150
50	63	87	84	64	115	6,5	50	114	165

Maße in mm · Buchstaben gemäß Zeichnung · Maße des Ventilkörpers ohne Antrieb
